Este transmissor tem uma potência de quase 10 watts e ligado a uma antena externa, permite comunicações que sob condições favoráveis chegam a centenas ou milhares de quilômetros.
A faixa de operação entre 3 e 16 MHz depende de L1, mas deve ser feita observando as restrições legais. E preciso ser radioamador prefixado para ter o direito de operação nas faixas indicadas com o máximo de potência.
A modulação externa é feita na grade da válvula a partir de um pequeno amplificador, já que não se necessita mais do que alguns miliwatts para esta finalidade.
Este tipo de circuito e muito sensível a roncos, devendo, pois ser montado em chassi e caixa blindados e com excelente filtragem para a fonte de alimentação.
MONTAGEM

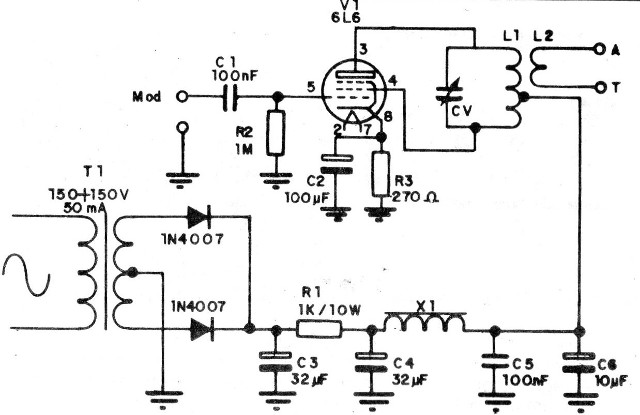

Na figura 1 temos o diagrama completo deste potente transmissor que usa uma válvula 6L6 ou mesmo 6V6.
Para a bobina L1 temos as seguintes possibilidades, assim como L2:
a) Faixa de 3 a 6 MHz
L1 – 30 + 30 espiras de fio 26 ou 28 numa forma de PVC de 2,5 cm de diâmetro.
L2 - 12 espiras do mesmo fio enroladas ao lado de L1
b) Faixa de 6 a 15 MHz
L1 – 15 + 15 espiras de fio 26 ou 28 em fôrma de PVC núcleo de ar de 2,5 cm de diâmetro
L2 - 10 espiras do mesmo fio ao lado de L1.
O transformador T1 deve ter enrolamento adicional para o filamento de 6V da válvula e o secundário principal de 125 a 180 Volts com corrente entre 50 e 250 mA. Transformadores de força de televisores antigos ou mesmo amplificadores valvulados antigos servem.
Os eletrolíticos da fonte (C3, C4 e C6) devem ter tensões de trabalho de pelo menos 450 V. X1 e o enrolamento primário de um transformador de 220 x 6 V x 25omA. O secundário não é importante já que somente o primário é usado.
Os resistores são de 1/8 watt exceto R1 que deve ser de fio.
O cabo que vai de X1 a L1 deve ser blindado com a malha devidamente ligada ao chassi para que não ocorram roncos na transmissão.
C1 e C5 devem ser cerâmicos com pelo menos 400 V de tensão de trabalho.
UTILIZAÇAO
Ligue o transmissor com um rádio de onda curtas e ajuste CV, um variável de rádio antigo, para que o sinal seja captado. Ligue um amplificador para a modulação e teste a qualidade do sinal. Com um pedaço de fio de 1 ou 2 metros ligado a A e T conectado a uma terra ou outro pedaço de fio, o alcance já supera uma centena de metros.
V1 - 6L6 - Válvula pentodo
D1, D2 - 1N4007 - diodos de silício
T1 - Transformador de força - ver texto
L1, L2 - Bobinas - ver texto
X1 - Choque de filtro - ver texto
C1 - 100 nF x 400 V - capacitor cerâmico
C2 – 100 uF x 50 V - capacitor eletrolítico
C3, C4 - 32 uF x 450 V - capacitores eletrolíticos
C5 - 100 nF x 400 V - capacitor cerâmico
C6 - 10 uF x 450 V - capacitor eletrolítico
CV - Variável de 120 a 300 pF - dielétrico de ar
R1 – 1 k x 10 W - resistor de fio
R2 – 1 M - resistor (marrom, preto, verde)
R3 - 270 ohms - resistor (vermelho, violeta, marrom)
Diversos: chassi de metal, suporte para válvula, cabo de alimentação, forma para bobina, fio esmaltado, jaque para entrada de modulação, jaque para saída de antena, fios, solda, etc.
