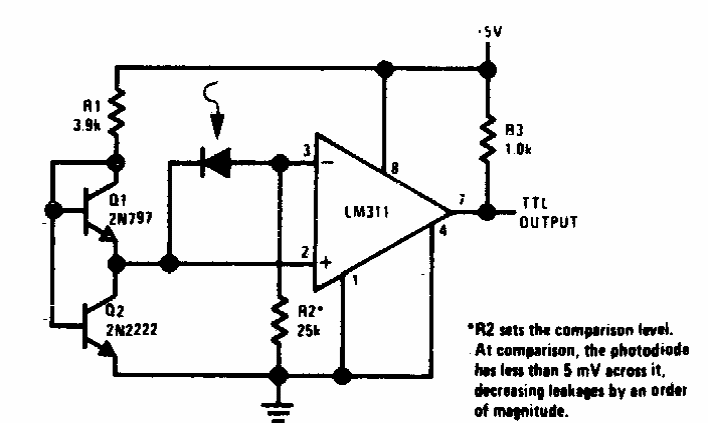

Encontramos este circuito de precisão num manual dos anos 80. O amplificador operacional é de tipo comum na época, podendo ser testados equivalentes. Os transistores são de uso geral.




| Clique na imagem para ampliar |
