Neste artigo recuperamos de uma publicação bastante antiga (década de 70) o diagrama de um amplificador estéreo simples com 3 válvulas, muito utilizado na década de 50 e 60.
O circuito apresentado tem uma sensibilidade de entrada de 280 mV e uma impedância da ordem de 1 M ohms, fornecendo som de excelente qualidade, mas com uma potência pequena, da ordem de 2 W por canal em carga de 3,6 ohms.
É utilizado um duplo triodo-pentodo para pré-amplificação e excitação e uma válvula retificadora de onda completa na fonte de alimentação.
Os componentes críticos do projeto, além das válvulas, são os transformadores de saída de baixa potência para as válvulas ECL82 e n transformador de alimentação que tem secundário de alta tensão de 125 a 150 V com 80 mA e um enrolamento de 6 V para os filamentos das válvulas.
A chave de entrada serve para comutar os canais e operar no modo monofônico. O circuito também possui controle de tom simplificado. Observe o uso de potenciômetros duplos.

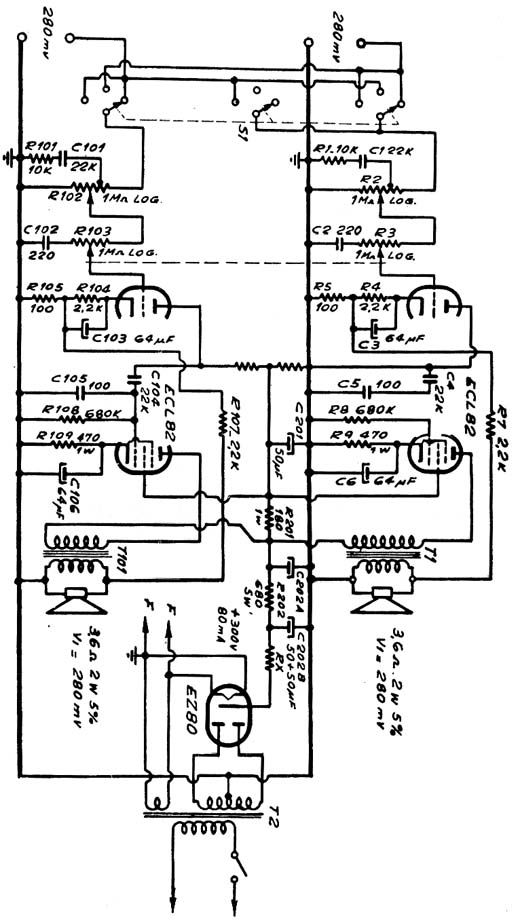

Na figura 1 temos o diagrama completo do amplificador.
Figura 1 – Diagrama completo do amplificador de 3 válvulas.
