Se o leitor der a sorte de encontrar em alguma sucata um osciloscópio velho ou mesmo um tubo de raios catódicos (TRC) do tipoDH3-91 1CP1, pode montar um osciloscópio que lhe permitirá visualizar sinais até uns 300 kHz. Trata-se, portanto de instrumento ideal para trabalho com circuitos de áudio.
O circuito apresentado utiliza duas válvulas, sendo uma amplificadora para os sinais (6AU6) e a outra (6AU6) para gerar o sinal dente de serra de varredura em 5 faixas diferentes selecionadas por uma chave.
O tubo indicado é bastante pequeno, tendo apenas 3 cm de tela, o que torna possível a montagem de um instrumento de pequenas dimensões.
A sensibilidade do circuito faz com que sinais de 1,5 V de amplitude causem uma visualização de plena tela no instrumento.

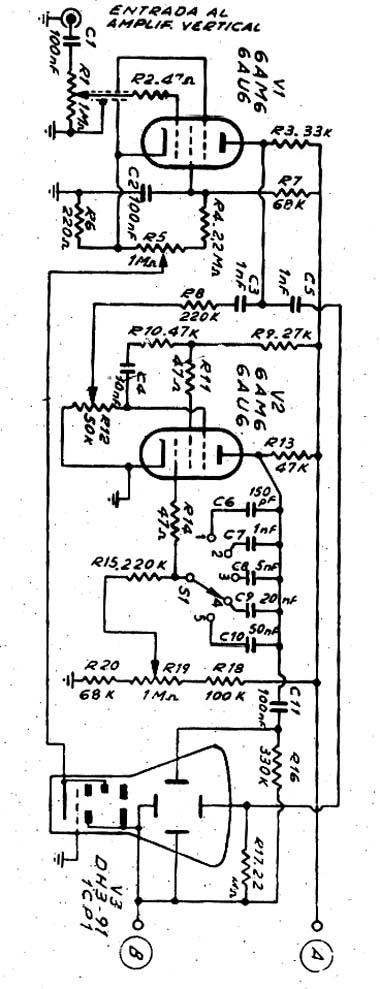

Na figura 1 temos o diagrama completo do osciloscópio miniatura descrito.
Figura 1 – Diagrama do osciloscópio.

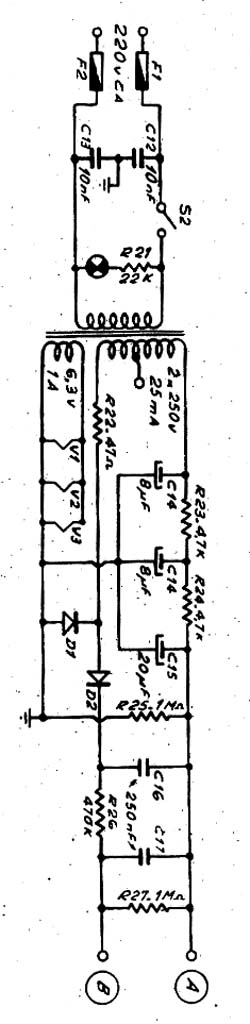

A fonte de alimentação para este circuito é dada na figura 2.
Figura 2 – Fonte de alimentação para o osciloscópio.
Na fonte, os diodos podem ser 1N4007 e os capacitores de filtro possuem tensões de trabalho de 400 V ou mais.
