Apresentamos um típico amplificador estéreo valvulado de alta fidelidade usando válvulas em push pull e fornecendo 20 W de saída. O transformador deve fornecer uma tensão da ordem de 150 a 180 V x 200 mA e a retificação já era feita por diodos semicondutores.
Os componentes críticos, além das válvulas, são os transformadores ultra-lineares para as válvulas indicadas. Estes transformadores são fabricados com chapas especiais que visam obter melhor reprodução dos agudos, reduzindo as correntes de turbulência.
Observe as tensões de trabalho dos capacitores, e também um layout de chassi apropriado, que evite a captação de zumbidos.
Na figura 1 temos o diagrama completo do amplificador, cuja configuração era muito encontrada em equipamentos comerciais da época (década de 50 e 60);

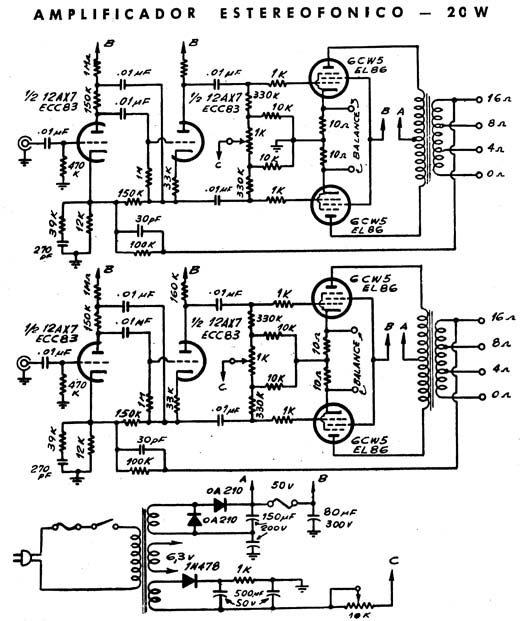

Figura 1 – Diagrama completo do amplificador.
