Se você mora em local afastado das estações de ondas médias que gosta de ouvir, precisando de uma antena externa, ou ainda ouve estações da faixa de 2 a 5 MHz em sua localidade e mesmo assim os sinais são fracos, este circuito pode ajudá-lo.
Os sinais da antena passam por uma amplificação antes de serem levados ao receptor, com um reforço que pode melhorara qualidade da recepção.

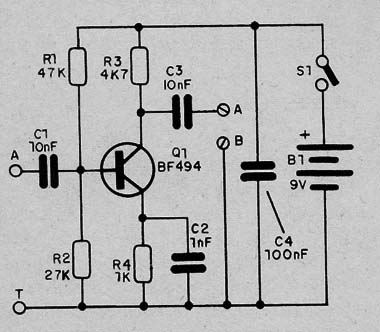

O aparelho usa apenas um transistor e é alimentado por uma bateria de 9 V ou mesmo fonte de 9 a 12 V. O consumo é muito baixo, o que significa que a bateria terá grande durabilidade. Na figura 1 temos o diagrama completo do reforçador.

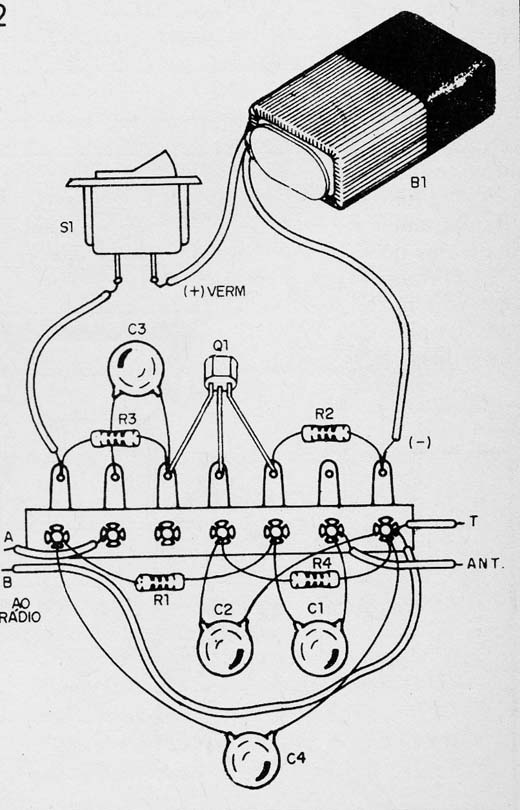

Na figura 2 temos a montagem usando uma pequena ponte de terminais que deve ser instalada numa caixinha plástica.
A antena externa pode ser um fio esticado de 3 a 30 metros de comprimento. Pode ser usado fio encapado e a ligação à terra é importante. Pode ser uma pequena barra de metal enterrada ou qualquer objeto grande de metal.
Para conexão ao rádio, ele não tiver antena, enrole umas 4 a 5 voltas de fio comum sobre a caixa do rádio formando assim uma antena de irradiação. Rádios antigos valvulados possuem uma entrada A e T (antena e terra) que pode ser usada.
O circuito não funcionará com sinais muito fracos que estão cobertos pelo ruído, pois o ruído também será amplificado.
Q1- BF494 – transistor NPN de RF
S1 – Interruptor simples (opcional)
B1 – 9 V – bateria
C1, C3- 10 nF – capacitores cerâmicos
C2 – 1 nF – capacitor cerâmico
C4 – 100 nF – capacitor cerâmico
R1, R3 – 47 k Ω x 1;8 W - resistor – amarelo, violeta, laranja
R2 – 27k Ω x 1/8 W – resistor – vermelho, violeta, laranja
R4 – 1k Ω x 1/8 W – resistor – marrom, preto, vermelho
Diversos: ponte de terminais, conector de bateria, fios, solda, etc.
