Este transmissor transmite sinais de vídeo composto para um televisor analógico colocado nas proximidades.
O canal depende do ajuste da bobina que é feito através de seu núcleo móvel.
Essa bobina, para os canais baixos, é formada por 5 ou 6 espiras de fio 28 ou 30 com tomada central numa forma de FI de rádio antigo com núcleo de ferrite ajustável.
A antena é um fio esticado de 30 a 60 cm de comprimento.
Os capacitores devem ser todos cerâmicos e o ajuste da modulação é feito no trimpot.

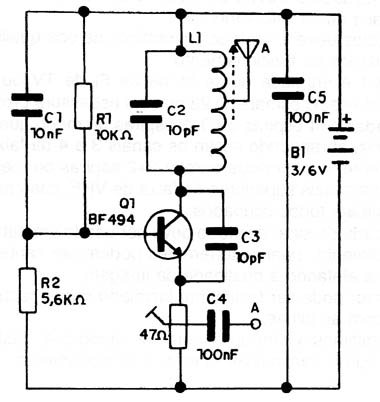

Na figura 1 temos o diagrama completo do transmissor.
![Figura 1 – Diagrama do transmissor de vídeo
Figura 1 – Diagrama do transmissor de vídeo](/images/stories/mini/min0466_0001.jpg)
Figura 1 – Diagrama do transmissor de vídeo

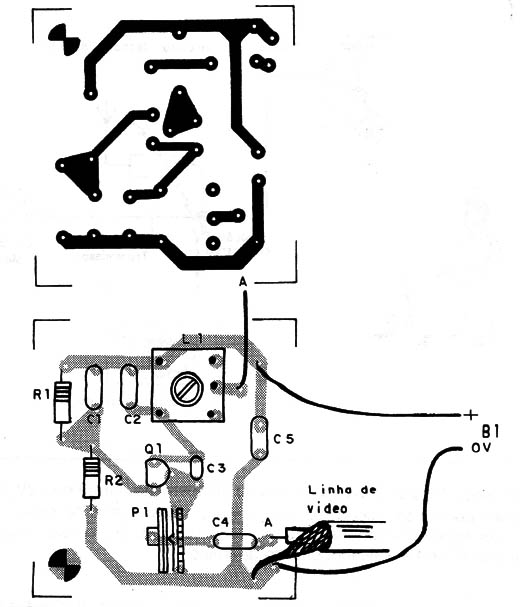

Uma pequena placa de circuito impresso, como a mostrada na figura 2, é utilizada para a montagem.
![Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem](/images/stories/mini/min0466_0002.jpg)
Figura 2 – Placa de circuito impresso para a montagem

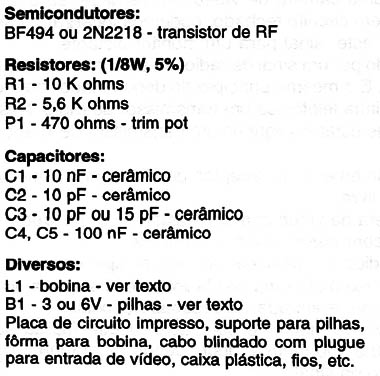

![](/images/stories/mini/min0466_0003.jpg)
