Com grande sensibilidade, graças a um circuito amplificador de áudio, este circuito se destina a escuta clandestina ou espionagem.
Os sinais são recebidos num rádio de FM comum a uma distância que pode chegar aos 100 metros, dependendo das condições locais de propagação do sinal.
O circuito pode ser alimentado por tensões de 6 a 9 V, obtidas de pilhas ou bateria.
A bobina consiste em 4 espiras de fio 24 a 28 em forma de 1 cm sem núcleo e os capacitores são cerâmicos, exceto C1 que é um eletrolítico.
O circuito opera entre 88 e 108 MHz numa frequência livre ajustada em CV.
Com o uso do 2N2218 o circuito pode ser alimentado com 12 V e assim ter o alcance aumentado para mais de 500 metros.

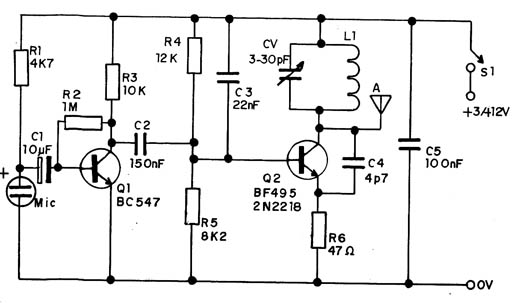

Na figura 1 temos o diagrama completo do transmissor que usa microfone de eletreto.
![Figura 1 – Diagrama do transmissor espião de FM
Figura 1 – Diagrama do transmissor espião de FM](/images/stories/mini/min0451_0001.jpg)

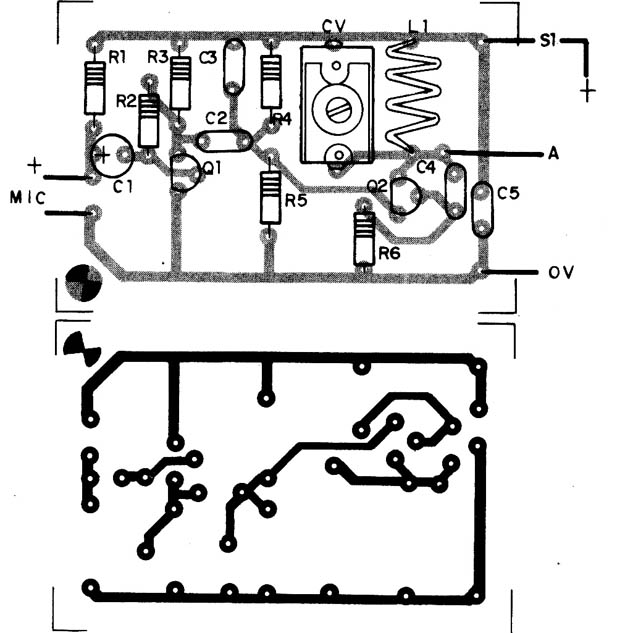

Na figura 2 temos a placa de circuito impresso para a montagem do transmissor.
Com habilidade os leitores podem compactar esta placa obtendo assim uma montagem de menores dimensões.
![Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem](/images/stories/mini/min0451_0002.jpg)

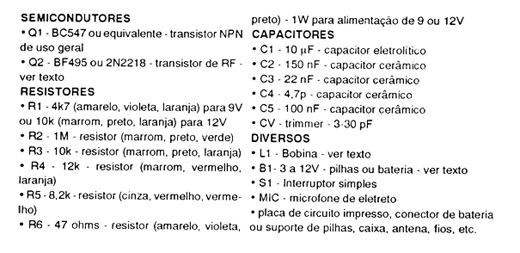

![](/images/stories/mini/min0451_0003.png)
