Este pequeno rádio para a faixa de AM utiliza quatro transistores com um amplificador complementar para a saída, fornecendo potência excelente para um pequeno alto-falante. O rádio é alimentado por 2 ou 4 pilhas e tem boa sensibilidade.
Se bem que as transmissões de ondas médias devam terminar em breve, ainda existem muitas estações operando nesta faixa, principalmente nas pequenas cidades.
O receptor que descrevemos tem finalidade tanto didática como recreativa, podendo aproveitar componentes de sucata.
Trata-se de montagem ideal para um curso de iniciação à eletrônica.
O circuito utiliza um amplificador de 3 transistores em configuração complementar com excelente qualidade de som e potência.
Podem até ser usados alto-falantes maiores (15 a 20 cm) em uma pequena caixa acústica para um bom som de rádio de mesa.

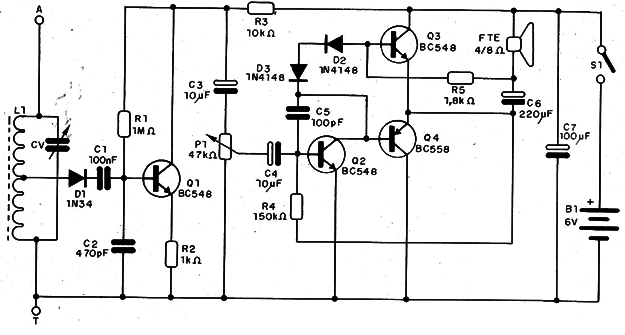

Na figura 1 temos o diagrama completo do receptor de quatro transistores para a faixa de ondas médias.
Como se trata de montagem didática sugerimos o uso de uma ponte de terminais, se bem que uma versão em matriz de contatos também possa ser adotada.

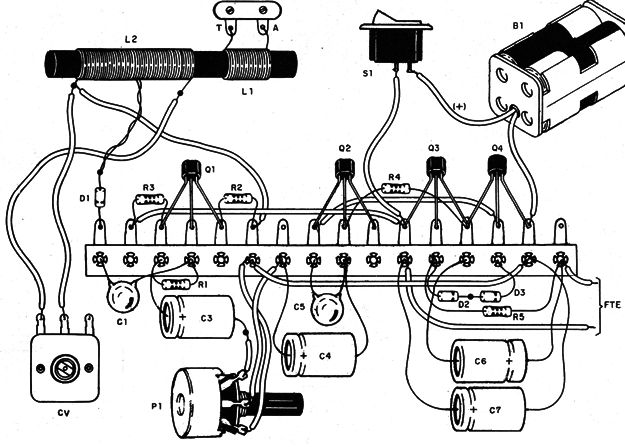

A disposição dos componentes para o caso da ponte de terminais é mostrada na figura 2.

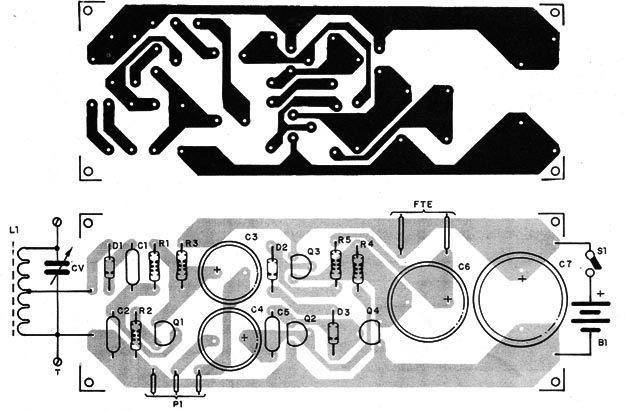

Também podemos ter uma montagem em placa de circuito impresso com o padrão mostrado na figura 3.
A bobina é enrolada num bastão de ferrite que pode ser aproveitado de um velho rádio transistorizado fora de uso.
L1 consta de 20 espiras de fio esmaltado 28 a 30 e L2 de 30+70 espiras do mesmo fio, como mostra a figura.
O capacitor variável pode ser aproveitado de um rádio fora de uso, assim como o pequeno alto-falante e até alguns outros componentes.
Os resistores são de 1/8 W com qualquer tolerância e os capacitores conforme a lista de material.
Para testar, liga uma antena (pedaço de fio de 2 a 5 metros) e a conexão a terra, ajustando CV e P1 para a melhor recepção.
P1, neste receptor, é o controle de volume.
Q1, Q2, Q3 – BC548 – transistores NPN de uso geral
Q4 – BC558 – transistor PNP de uso geral
D1 – 1N34 ou equivalente – diodo de germânio
L1, L2 – Bobinas – ver texto
CV – capacitor variável – ver texto
S1 – Interruptor simples
B1 – 3 ou 6 V – 2 ou 4 pilhas pequenas
FTE – 4 ou 8 Ω – alto-falante pequeno
P1 – 47 kΩ – potenciômetro
R1 – 1 MΩ – resistor – marrom, preto, verde
R2 – 1 kΩ – resistor – marrom, preto, vermelho
R3 – 10 kΩ – resistor – marrom, preto, laranja
R4 – 150 kΩ – resistor – marrom, verde, amarelo
R5 – 1,8 kΩ - marrom, cinza, vermelho
C1 – 100 nF – capacitor cerâmico
C2 – 470 pF – capacitor cerâmico
C3, C4 – 10 µF – capacitores eletrolíticos para 6 V ou mais
C5 - 100 pF – capacitor cerâmico
C6 – 220 µF – capacitor eletrolítico para 6 V ou mais
C7 – 100 µF – capacitor eletrolítico para 6 V ou mais
Diversos:
Ponte de terminais, caixa para montagem, suporte de pilhas, fios, solda, etc.
