Este pequeno rádio para a faixa de AM utiliza dois transistores na configuração Darlington, com potência suficiente para alimentar um pequeno alto-falante. O rádio é alimentado por 2 ou 4 pilhas e tem boa sensibilidade.
Se bem que as transmissões de ondas médias devam terminar em breve, ainda existem muitas estações operando nesta faixa, principalmente nas pequenas cidades.
O receptor que descrevemos tem finalidade tanto didática como recreativa, podendo aproveitar componentes de sucata.
Trata-se de montagem ideal para um curso de iniciação à eletrônica.
Neste circuito temos um Darlington, com ganho de mais de 10 000 vezes para o sinal.
O sinal deste transistor é aplicado a um transistor de potência, com boa intensidade de sinal para o alto-falante.
Com isso, antenas pequenas podem ser usadas para a captação de estações locais.

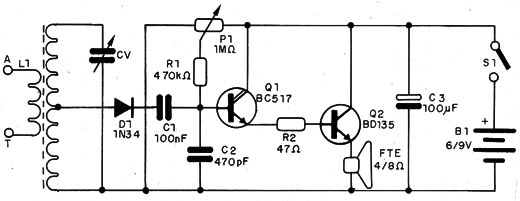

Na figura 1 temos o diagrama completo do receptor de dois transistores para a faixa de ondas médias.
Como se trata de montagem didática sugerimos o uso de uma ponte de terminais, se bem que uma versão em matriz de contatos também possa ser adotada.

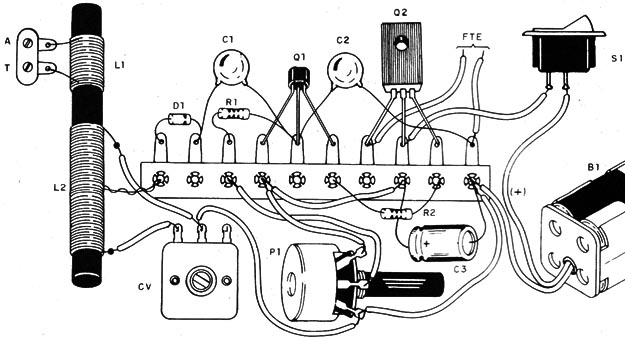

A disposição dos componentes para o caso da ponte de terminais é mostrada na figura 2.
A bobina é enrolada num bastão de ferrite que pode ser aproveitado de um velho rádio transistorizado fora de uso.
L1 consta de 20 espiras de fio esmaltado 28 a 30 e L2 de 30+70 espiras do mesmo fio, como mostra a figura.
O capacitor variável pode ser aproveitado de um rádio fora de uso, assim como o pequeno alto-falante e até alguns outros componentes.
Os resistores são de 1/8 W com qualquer tolerância e os capacitores conforme a lista de material.
Para testar, liga uma antena (pedaço de fio de 2 a 5 metros) e a conexão a terra, ajustando CV e P1 para a melhor recepção.
Como o consumo deste rádio é maior, sugerimos o uso de uma pequena fonte de pelo menos 300 mA.
Q1 – BC517 – transistor NPN Darlington
Q2 – BD135 – transistor NPN de média potência
D1 – 1N34 ou equivalente – diodo de germânio
L1, L2 – Bobinas – ver texto
CV – capacitor variável – ver texto
S1 – Interruptor simples
B1 – 3 ou 6 V – 2 ou 4 pilhas pequenas
FTE – 4 ou 8 Ω – alto-falante pequeno
P1 – 1 MΩ – potenciômetro
R1 – 470 kΩ – resistor – marrom, preto, amarelo
R2 – 47 Ω – resistor – amarelo, violeta, preto
C1 – 100 nF – capacitor cerâmico
C2 – 470 pF – capacitor cerâmico
C3 – 100 µF x 6 V ou mais – capacitor eletrolítico
Diversos:
Ponte de terminais, caixa para montagem, suporte de pilhas, fios, solda, etc.
