Microfone de Baixa Impedância (MIN148)

Pequenos alto-falantes podem ser usados como microfones sensíveis em muitas aplicações práticas. No entanto, tais microfones não possuem um sinal suficientemente intenso para excitar um amplificador comum, exigindo o uso de um pré-amplificador. O mesmo acontece com muitos microfones de baixa impedância, como os usados em gravadores.

O circuito que descrevemos permite o uso de um pequeno alto-falante de 2,5 a 5 cm como microfone ou então um microfone magnético de baixa impedância com amplificadores comuns que necessitem de pelo menos 100 mV para excitação.

Alimentado por 4 pilhas ou bateria, o consumo deste aparelho é muito baixo, o que significa uma grande durabilidade para a fonte de energia.

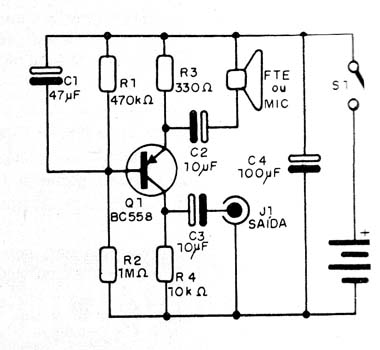

Na figura 1 temos o diagrama completo deste pré-amplificador para microfone de baixa impedância.

Figura 1- Diagrama do aparelho.

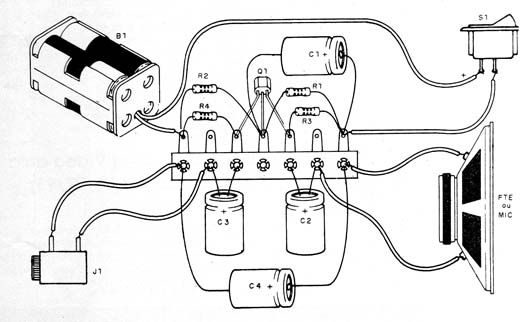

Na figura 2 temos a montagem feita com base numa ponte de terminais.

Figura 2 - Montagem em ponte de terminais.

O transistor é um BC558 ou qualquer equivalente PNP. Para a saída deve ser usado um cabo blindado com plugue de acordo com a entrada do amplificador.

O resistor R4 pode ser alterado para modificar o ganho do circuito. Seu valor pode ficar entre 4,7 k 22 k. Da mesma forma,R3 pode ficar entre 100 Ω e 470 Ω, conforme a impedância do alto-falante ou microfone.
