Esta sirene tem um som inicialmente crescente na frequência, quando apertamos o interruptor de pressão. Soltando o interruptor, o som decresce de frequência até parar, imitando uma sirene de fábrica.
FUNCIONAMENTO

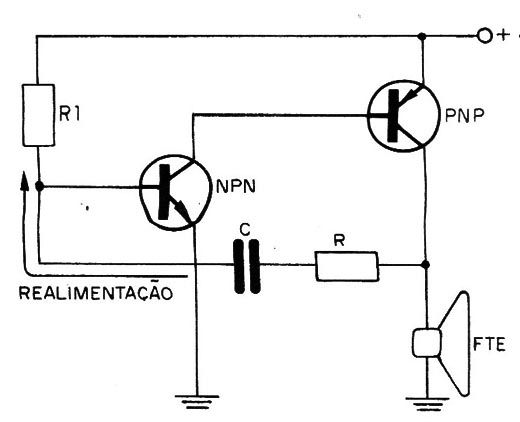

O que temos neste caso é um circuito oscilador feito com dois transistores complementares, ou seja, um NPN e outro PN P. Veja que no símbolo o transistor NPN tem a seta que indica o emissor para fora e o PNP a seta aponta para dentro. (figura 1)

Transistores NPN e PNP de mesmas características são ditos complementares. Veja que não podemos, numa montagem, trocar um pelo outro.
Pois bem, num oscilador a frequência do som produzido depende do circuito de realimentação, no Caso, formado pelo capacitor C e pelo resistor R, além de R1.
No nosso caso, R1 não é ligado diretamente à fonte externa de energia, ou seja, as pilhas, mas sim a um capacitor e um outro resistor, no esquema, R2.
Quando apertamos S, que é o interruptor de pressão, o capacitor carrega-se lentamente via R1 de modo que a frequência do som aumenta. Quando soltamos o interruptor, a carga do capacitor escoa-se por R2 , caso em que o som decresce.
MONTAGEM

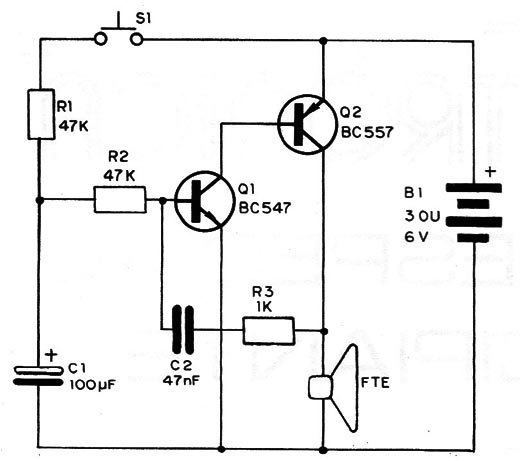

Na figura 2 temos o diagrama completo desta sirene.

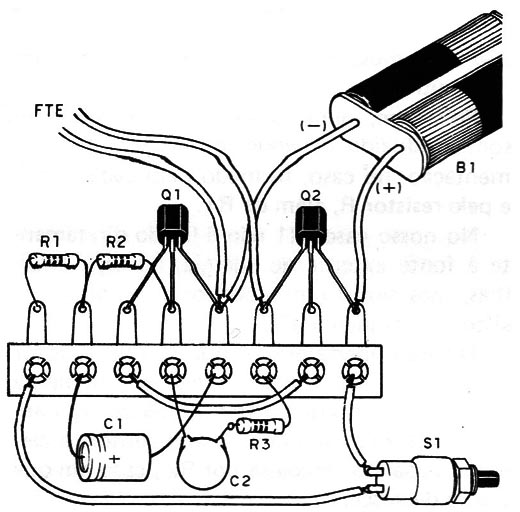

A ponte de terminais, que será fixada numa base de madeira, é mostrada na figura 3.

Os cuidados na montagem:
a) Observe bem as posições dos transistores e tome cuidado para não trocá-los.
b) Observe a polaridade do capacitor eletrolítico e do suporte das pilhas.
c) Veja bem os valores dos resistores que são dados pelas faixas coloridas segundo a lista de material.
d) O alto-falante deve ser ligado com fios curtos e pode ser de qualquer tipo de 8 Ω.
e) S1 é um interruptor de pressão, tipo botão de campainha, o qual deve ser fixado em algum ponto da base.
Terminada a montagem, com as interligações feitas com pedaços de fios, o leitor pode experimentar sua sirene.
PROVA
Coloque as pilhas no suporte, observando sua polaridade. As pilhas devem ser novas.
Uma vez colocadas estas pilhas, o aparelho já estará ligado, se bem que seu consumo seja muito baixo, pois não há interruptor geral.
Aperte o botão S1. O som deve começar e subir até ficar bem agudo. Solte S1. O som deve cair de frequência até parar.
Se quiser mudar a tonalidade do som troque C2. Os valores sugeridos para a troca são 33 nF e 82 nF. Use capacitores de poliéster metalizado, ou cerâmica.
Caso algo não vá bem:
Verifique em primeiro lugar toda a montagem, dando atenção para as posições dos transistores e a polaridade do suporte de pilhas. Se tudo estiver certo então é porque algum componente está com problemas.
Comece tirando os transistores e colocando outros novos. Depois veja o alto-falante, que pode estar interrompido e, finalmente, veja os resistores e capacitores que podem estar com problemas.
Q1 - BC547 ou equivalente (BC548, BC237, BC238) - transistor NPN
Q2 - BC557 ou equivalente (BC558, BC327, BC328) - transistor PNP
FTE - alto-falante de 8 Ω
C1 - 100 µF x 6 V - capacitor eletrolítico
C2 -47 nF - capacitor cerâmico (ou 0,05 µF)
R1, R2 - 47k x 1/8 W - resistores (amarelo, violeta, laranja)
R3 - 1k x 1/8 W - resistor (marrom, preto, vermelho)
B1 - 3 ou 6 V - 2 ou 4 pilhas pequenas
S1 - interruptor de pressão
Diversos: ponte de terminais, suporte de pilhas, base de montagem ou caixa, fios, etc.
