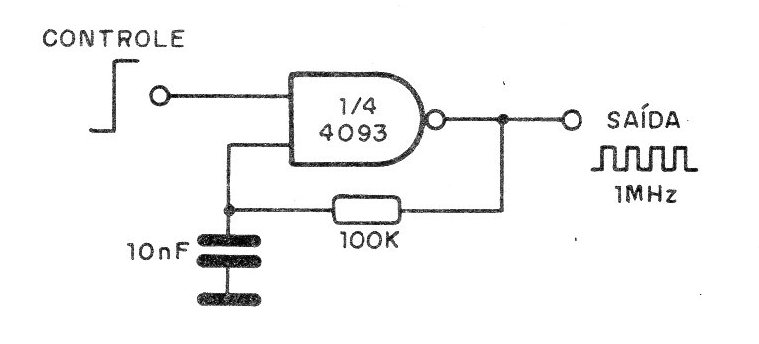

Com a elevação do nível de controle de 0 para 1 (LO para HI) ocorre a ativação deste circuito, que entra em oscilação numa frequência em torno de 1 MHz. Para outras frequências, basta alterar o valor do capacitor. A forma de onda do sinal de saída é retangular e as demais portas do 4093 podem ser usadas para outras aplicações.
