Um acoplador óptico experimental pode ser feito com finalidade demonstrativa e didática, conforme explicamos nesta experiência.
O emissor será um LED comum e o receptor um LDR. Estes dispositivos são de baixo custo e de fácil obtenção, o que facilita a realização da experiência.
Para ela precisaremos do seguinte material.
2 LEDs vermelhos comuns (LED1, LED2)
B1 e B2 - 6 V - 4 pilhas comuns pequenas
Q1 - BC548 ou equivalente - transistor NPN de uso geral
LDR - LDR redondo comum
R1 - 470 Ω x 1/8 W - resistor (amarelo, violeta, marrom)
R2 - 560 Ω x 1/8 W - resistor (verde, azul, marrom)
R3 - 10 k Ω x 1/8 W - resistor (marrom, preto, laranja)
Diversos: suporte de pilhas, fios, tubo opaco, etc.

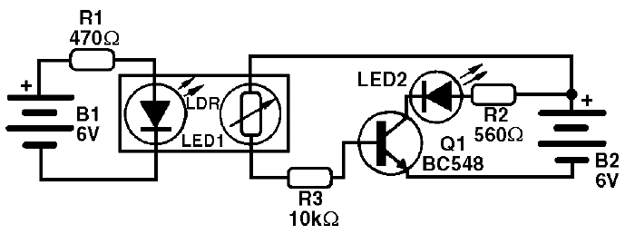

Na figura 1 temos o diagrama completo do acoplador.

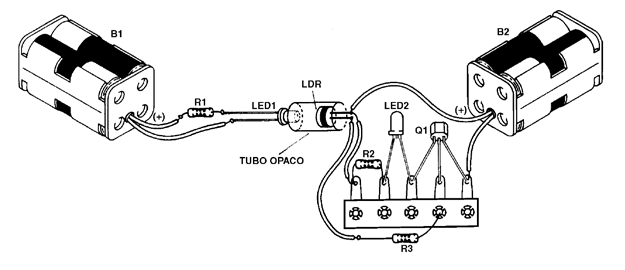

Na figura 2 temos a montagem experimento numa ponte de terminais.
O LED é montado dentro de um pequeno tubo de papelão apontando para a superfície sensível do LDR que está colocado na outra extremidade do mesmo tubo.
Não deve entrar luz no tubo, razão pela qual precisamos também tampar com fita isolante ou outro recurso as duas extremidades do tubo. O procedimento para realizar a experiência é simples:
Quando colocarmos as pilhas no suporte 1 (B1), veremos que o LED2 acende.
Isso significa que o LED1 no interior do tubo acendeu e excitou o LDR, fazendo com que o transistor conduzisse alimentando assim o LED2.
Desligando a corrente da bateria B1, o LED2 apaga. Podemos então controlar o circuito do LED2 a partir da bateria B1 mesmo não havendo conexão elétrica entre os dois circuitos.
O processo é conseguido graças à ação do acoplador óptico.

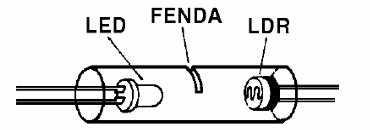

Fazendo uma fenda no tubo opaco como o leitor poderá ver clicando na figura 620 podemos transformar nosso acoplador óptico numa chave óptica.
Colocando um cartão na fenda, interrompemos a luz e fazemos com que o LED2 apague.
