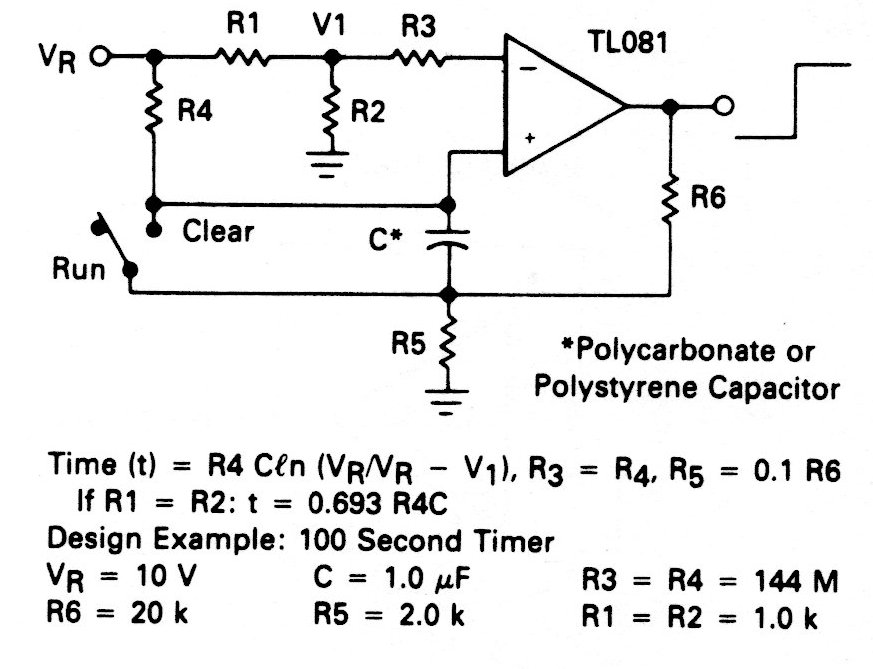

Este timer para longos intervalos de tempo foi obtido no próprio datasheet do componente. O capacitor deve ser de alta qualidade, sem fugas e os componentes são calculados conforme as fórmulas dadas junto ao diagrama. O circuito deve ser alimentado por fonte simétrica.
| Clique na imagem para ampliar |
