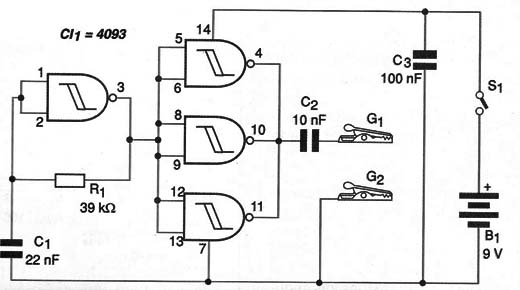

O circuito mostrado na figura 1 gera um sinal retangular de baixa freqüência, mas cujas harmônicas se estendem por um amplo espectro possibilitando sua captação por receptores de ondas médias e curtas próximas.
Isso significa que injetando o sinal deste circuito num cabo, podemos acompanhá-lo pelo seu duto (desde que não metálico, pois atua como blindagem) utilizando como receptor um rádios de ondas médias ou curtas comuns.
Basta colocar o receptor numa freqüência livre da faixa onde uma harmônica mais forte do circuito possa ser sintonizada.
O circuito gera sinais com intensidade suficiente para permitir a detecção do cabo mesmo que embutido ou enterrado a profundidades que cheguem a 20 cm ou mais.
A alimentação do circuito pode ser feita com uma bateria de 9 V e como seu consumo é muito baixo ela terá uma grande durabilidade nesta aplicação.

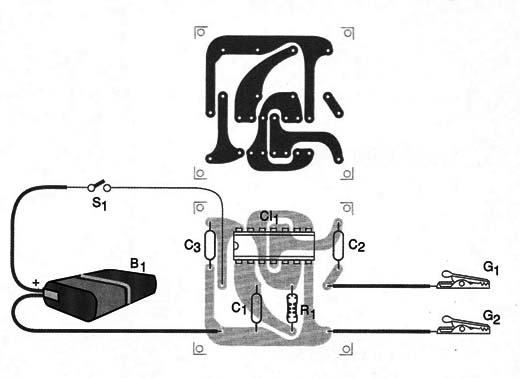

Na figura 2 temos uma placa de circuito impresso para a montagem deste localizador de cabos.
Para utilizá-lo obtém-se maior eficiência quando uma das garras é ligada a uma extremidade do cabo (a outra extremidade deve estar desligada) e a outra garra a um objeto de metal ou terra.
CI-1 – 4093 – circuito integrado
R1 – 39 k Ω x 1/8 W – resistor – laranja, branco, laranja
C1 – 22 nF – capacitor cerâmico
C2 – 10 nF – capacitor cerâmico
C3 – 100 nF – capacitor cerâmico
S1 – Interruptor simples
B1 – 9 V – bateria
G1, G2 – Garras jacaré comuns
Diversos:
Placa de circuito impresso, caixa para montagem, conector de bateria, fios, solda, etc.
