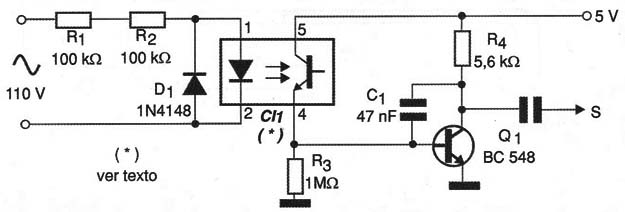

A solução isolada da rede de energia da figura 1 permite obter um sinal de 60 Hz a partir dessa rede para excitação de circuitos lógicos TTL.
O acoplador óptico usado pode ser o TIL111 ou qualquer equivalente que tenha um foto-transistor sensível.
Os resistores R1 e R2 são de ½ W e é conveniente usar dois em série justamente para que a tensão da rede se divida entre elas.
O capacitor C1 ajuda a eliminar eventuais transientes que possam falsear a freqüência do sinal de saída o que pode ser importante em aplicações de maior precisão.
Em ambientes muito ruidosos esse capacitor pode ser aumentado para 100 nF ou mesmo 150 nF.

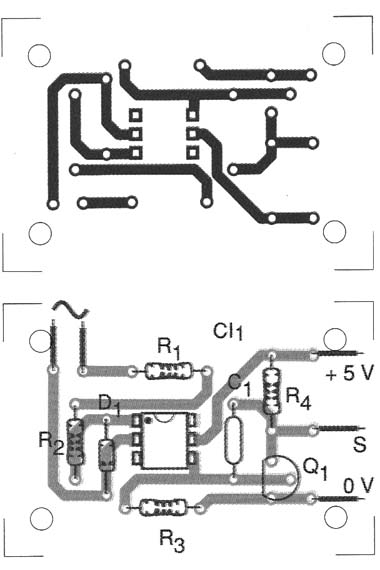

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação desta base de tempo.
Observe antes da montagem se a pinagem do acoplador óptico usado é a mesma indicada neste diagrama.
CI-1 – TIL111 ou equivalente – acoplador óptico
Q1 – BC548 ou equivalente – transistor NPN de uso geral
D1 – 1N4148 – diodo de uso geral
R1, R2 – 100 k Ω x 1W – resistores
R3 – 1 M Ω x 1/8 W – resistor
R4 – 5,6 k Ω x 1/8 W – resistor
C1 – 47 nF – capacitor cerâmico ou poliéster
Diversos:
Placa de circuito impresso, fios, fonte de alimentação de 5 V, solda, etc.
