Este circuito de proteção contra excesso de tensão numa carga funciona de uma maneira interessante: quando a tensão de saída supera o valor fixado pelo zener Z1, o SCR dispara e coloca em curto-circuito a saída, provocando a queima do fusível. Desta forma a alimentação do circuito é imediatamente cortada.
O zener é então determinado pela tensão em que se deseja produzir o corte da corrente e o fusível deve ter um valor intermediário entre a máxima corrente exigida pela carga alimentada e a máxima corrente que a fonte pode fornecer (corrente em curto).

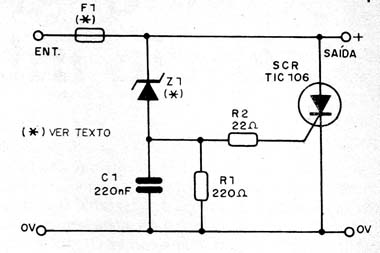

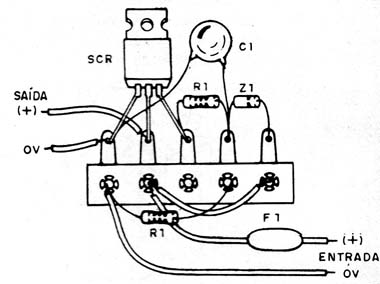

Na figura 1 temos o diagrama completo deste sistema e a na figura 2 sua montagem tendo por base uma pequena ponte de terminais.
O resistor R2 terá 22 Ω para tensões de 5 a 9 V. Para tensões de 9 a 15 Ω, use 220 Ω e para tensões acima de 15 V use 1k.
O zener é de 1/2 W ou mais para tensões na faixa de 5 a 30 V. O circuito é intercalado entre a carga e a fonte de alimentação.
SCR - TIC106 - diodo controlado de silício
Z1- Diodo zener de 1/2 W ou mais - ver texto
F1- Fusível - ver texto
C1 - 220 nF- capacitor de poliéster ou cerâmico
R1 - 220 Ω x 1/8 W - resistor - vermelho, vermelho, marrom
R2 - 22 Ω x 1/8 W - resistor - vermelho, vermelho, preto
Diversos: ponte de terminais, suporte para o fusível, fios, solda, etc.
