Provador de Continuidade (MIN253)

A prova de componentes pode ser feita com facilidade com um instrumento denominado provador de continuidade. Este instrumento verifica se um componente deixa ou não passar uma corrente elétrica, possibilitando assim uma avaliação do seu estado.

É claro que você precisa saber se o componente bom deve ou não deixar passar a corrente. Assim, um resistor deixa passar a corrente numa proporção inversa ao seu valor enquanto que uma bobina ou um transformador devem apresentar continuidade em seus enrolamentos, deixando passar a corrente.

Por outro lado, um diodo deve deixar passar a corrente num sentido, mas não no oposto e um capacitor deve apresentar isolamento, não deixando passar a corrente.

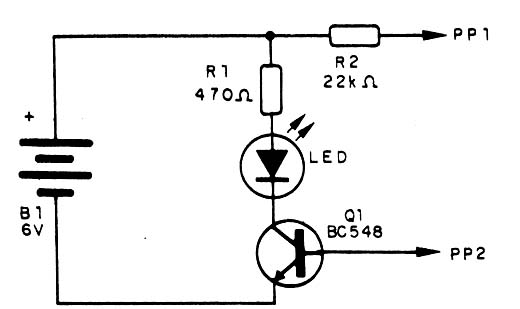

O provador que apresentamos tem uma grande sensibilidade, fazendo acender o LED com resistências menores do que 100 000 Ω. Na figura 1 temos o circuito deste provador que pode usar qualquer transistor de uso geral.

Figura 1 - Diagrama do provador de continuidade

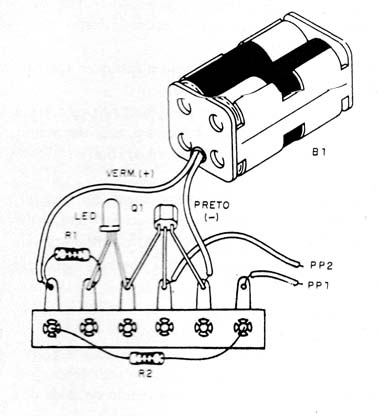

A montagem dos componentes com base numa pequena ponte de terminais é mostrada na figura 2.

Figura 2 - Montagem numa ponte de terminais

Encostando uma ponta de prova na outra o LED deve acender, indicando a passagem da corrente.
