Um reostato é um dispositivo que permite controlar a intensidade da corrente que circula num circuito qualquer. Este circuito pode ser uma lâmpada, caso em que teremos o controle de seu brilho, um motor, caso em que teremos o controle de sua velocidade ou um solenóide, caso em que teremos o controle de sua força. O reostato que descrevemos é eletrônico para circuitos de corrente contínua e baixa tensão, com grandes vantagens sobre os tipos comuns.
O que ocorre é que um reostato comum opera como uma resistência em série que varia de acordo com a corrente que deve circular pela carga. O resultado é que, para correntes intensas, o reostato aquece, desperdiçando energia na forma de calor. De fato, um potenciômetro comum pode ser utilizado, mas mesmo com baixas correntes ele pode aquecer muito.
Com este reostato poderemos controlar a velocidade de pequenos motores, brilho de lâmpadas até 12 V com correntes até 1 A ou mesmo um pouco mais.

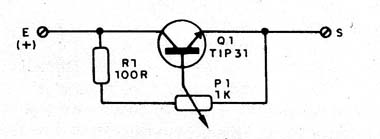

Na figura 1 temos o circuito bastante simples Em lugar do TIP31 podem ser usados transistores de potência que sejam capazes de controlar correntes de 1 A ou mais como o TIP41 ou mesmo 2N3055.

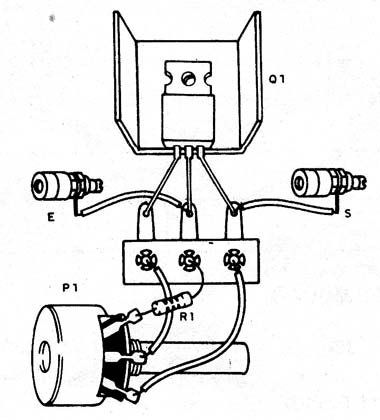

Na figura 2 temos o aspecto da montagem numa ponte de terminais.
O transistor Q1 deve ser dotado de radiador de calor. Esse radiador consiste numa chapa de metal dobrada em U, como também pode ser de tipo comercial.
Para a entrada e saída temos dois bornes, mas podem ser usados fios com garras. O potenciômetro deve ser de 1 k, preferivelmente de fio, para maior dissipação. O conjunto pode ser instalado numa caixinha.

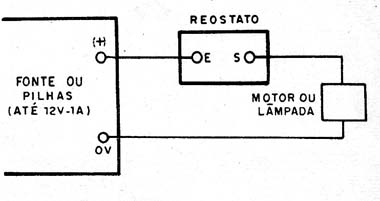

Para usá-lo, basta intercalar entre a fonte de alimentação e a carga, conforme mostra a figura 3.
Movimentando o eixo de P1 deve haver variação da corrente na carga. No caso de uma lâmpada teremos alteração de seu brilho.
Q1- TIP31 ou equivalente - transistor NPN de potência
P1 - 1 k - potenciômetro de fio
R1- 100 Ω x 1 W - resistor - marrom, preto, marrom
E, S - bornes isolados
Diversos: radiador de calor para Q1, fios, ponte de terminais, solda, etc.
