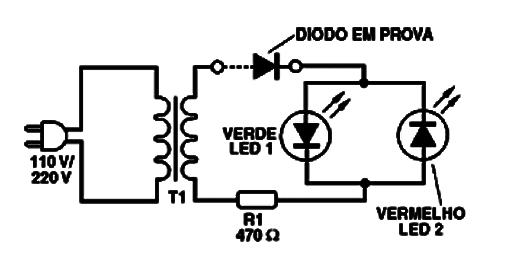

Na figura 1 temos um circuito simples que serve para provar o estado de praticamente qualquer tipo de diodo semicondutor.
Ligando um diodo entre os terminais de prova, se ele estiver bom apenas um LED acende. Se estiver aberto, nenhum LED acende, e se estiver em curto, os dois LEDs acendem.

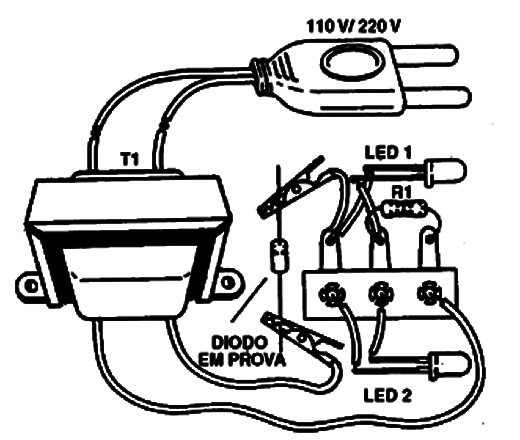

A montagem pode ser feita com base numa pequena ponte de terminais, com a disposição de componentes mostrada na figura 2.
O transformador deve ter enrolamento primário de acordo com a rede de energia e secundário de 6 a 9 V com corrente de 50 mA a 250 mA. Se tiver um transformador maior pode usar, mas será um desperdício, já que o circuito consome muito pouco.
Os LEDs são vermelhos ou de qualquer cor e para a conexão do diodo em prova podem ser usados fios com garras. O circuito também serve para testar junções de outros componentes como transistores, SCRs, etc.
LED1, LED2 – LEDs comuns de qualquer cor
Dx – diodo em text
T1 – Transformador com primário de acordo com a rede local e secundário de 6 a 9 V x 50 mA ou mais
R1 – 470 Ω x 1/8 W – resistor – amarelo, violeta, marrom
S1 – Interruptor simples – opcional
Diversos:
Cabo de força, ponte de terminais, garras jacaré, fios, solda, etc.
