Quando a temperatura do sensor, um diodo comum, se elevar, o LED acende indicando o fato.
O circuito pode ser usado como um alarme experimental de aquecimento ou ainda em experimentos de física.
Simples de montar, o sensor pode até ficar longe do circuito, possibilitando assim a realização de um sensoriamento remoto.
O único ponto crítico deste projeto é que os transistores devem ser de boa qualidade, não apresentando fugas.
O circuito é alimentado por pilhas e seu consumo muito baixo quando o LED se encontra apagado.

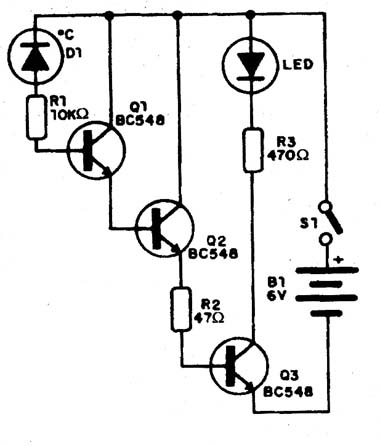

Na figura 1 temos o diagrama completo do termossensor ou alarme de temperatura.
![Figura 1 – Diagrama do termossensor
Figura 1 – Diagrama do termossensor](/images/stories/mini/min0427_0001.jpg)

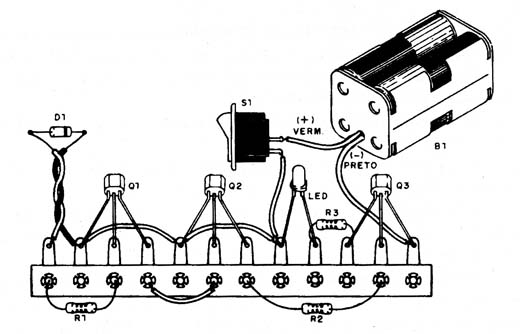

Como se trata de montagem simples experimental ela pode ser realizada com base numa ponte de terminais, conforme mostra a figura 2.
![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/mini/min0427_0002.jpg)
Na montagem, observe a polaridade do diodo e a posição dos transistores.
![](/images/stories/mini/min0427_0003.jpg)
