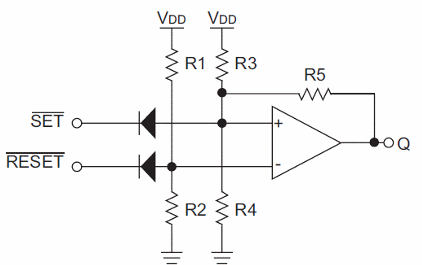

Um flip-flop R-S pode ser implementado facilmente com o comparador do PIC. Na figura mostramos como isso pode ser feito. O flip-flop é disparado quando as entradas correspondentes vão a um potencial perto de 0 V. Os resistores devem ter valores que coloquem nas entradas de referência Vdd/2. R5 deve ser maior ou igual a R3. O tempo de propagação do sinal neste circuito é da ordem de 250 a 350 ns.
Diodos 1N448
R1, R2, R3, R4 e R5 = 10 kΩ
