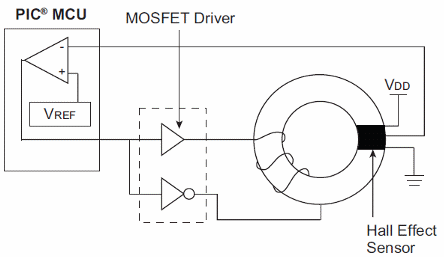

Na figura mostramos como implementar um sensor Hall para medida de corrente. O circuito é especialmente indicado para a medida de correntes intensas. Quando a corrente é zero, a tensão no sensor será Vdd/2. O circuito é bidirecional, podendo medir correntes nos dois sentidos. Os comparadores são usados para gerar uma corrente no núcleo de modo a obter um fluxo contrário ao da corrente medida. Este recurso tem por finalidade obter maior linearidade na medida, mantendo o fluxo no ferrite nulo.
