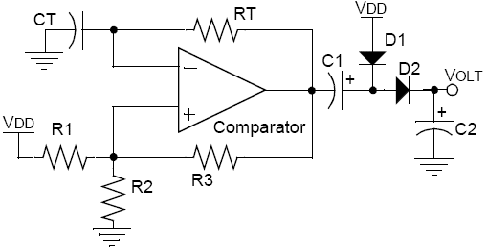

Esta dica se baseia no multivibrador descrito na dica 44, e permite construir um dobrador de tensão capacitivo em torno daquele circuito. O circuito opera carregando alternadamente o capacitor C1 através do diodo d1 e então a carga é distribuida com C2 através de D2. No ciclo de artida, a saída do multivibrador está no nível baixo e a corrente de carga flui de Vdd através de D1 para C1. Quando a saída do multivibrador vai ao nível alto, D1 é polarizado no sentido inversor e a carga para. A tensão de C1 é então somada à tensão de saída do multivibrador, criando uma tensão no terminal positivo de C1 que é 2 x Vdd. Esta tensão polariza D2 no sentido direto e a carga de C1 é compartilhada com C2. Quando a saída do multivibrador vai ao nível baixo novamente, um novo ciclo começa. A figura 1 mostra o circuito do dobrador.
Nota: A tensão de saída de um dobrador de tensão capacitivo não é estabilidza, e cai com o aumento da corrente de carga. Normalmente esta saída deve ser usada como uma fonte de tensão com uma resistência em série, conforme mostra a figura 2.
Para projetar um dobrador de tensão deste tipo, inicialmente determina a resistência máxima de saída tolerável para a corrente desejada de saída e a tensão mínima tolerável na saída. Lembre-se de que a corrente de saída será limitada à metade da capacidade de saída do comparador usado. Então escolha a capacitância de transferência e a freqüência de comutação usando a seguinte fórmula:
Uma vez que a freqüência esteja determinada, calcula os demais componentes conforme a dica 44. Finalmente, selecione os diodos D1 e D2 para a corrente desejada e fixe C1 e C2 com valores iguais.
