Os dois LSb do PWM estão localizados no registro CCPCON do CCP. Eles podem mudar o período do PWM frustrando o projetista. Os exemplos dados a seguir, mostram três macros escritas para a família de produtos mid-range que podem ser utilizadas para ajustar o período PWM. A primeira toma valores de 16 bits e usa 10 MSb para fixar o período do PWM. A segunda macro, toma valores de 16 bits e usa 10 LSb para fixar o período PWM. A terceira macro toma 8 bits e fixa o período PWM. Isso assume que o CCP não é configurada para mais de 8 bits.

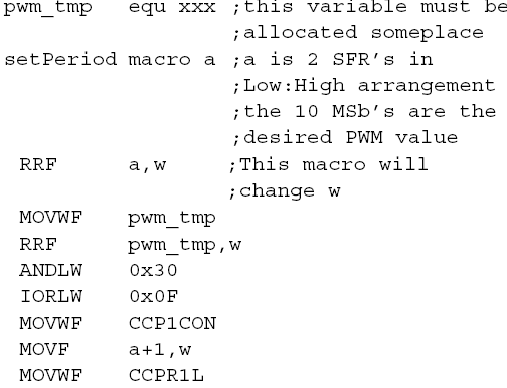

Primeira macro:

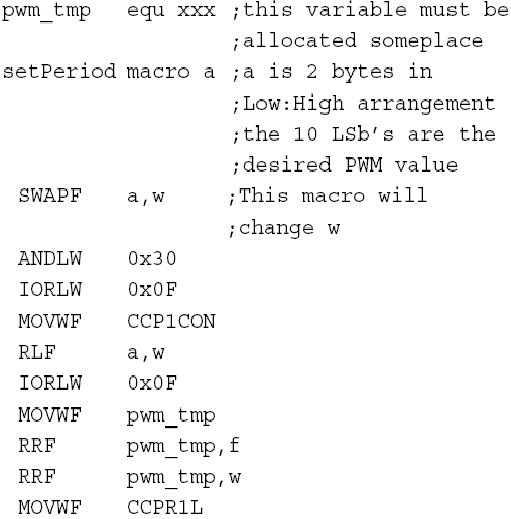

Segunda macro:

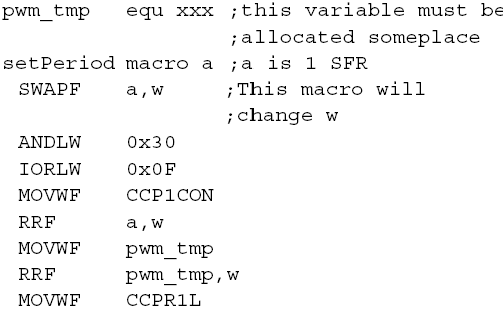

Terceira Macro:
