Para verificar o estado em Z:
Leve o pino de saída ao nível alto
Ajuste para entrada
Leia 1
Leve o pino de saída ao nível baixo
Ajuste para entrada
Leia 0
Para verificar o estado0:
Leia 0 no pino
Para verificar o estado 1
Leia 1 no pino
Na figura abaixo o circuito.

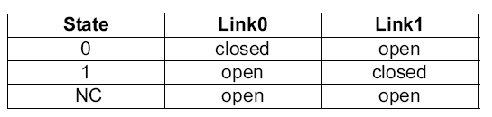

A tabela para as leituras:
O jumper tem três estados possíveis: não conectado, link 1 e link 0. O capacitor vai carregar e descarregar dependendo da tensão na saída I/O, permitindo o estado “não conectado”. O software deve verificar em primeiro lugar o estado não conectado, colocando a saída I/O no nível alto, lendo 1 e colocando a saída I/O no nível baixo e lendo 0. Os estados do link 1 e link 0 são lidos diretamente.
