Usando um microcontrolador e um mostrador digital de alta definição projetistas da NXP desenvolveram um porta-retratos digitais, um produto inovador que deverá substituir os porta-retratos tradicionais com recursos dinâmicos até então impossíveis de se obter. Veja nesse artigo como é possível projetar um porta-retratos totalmente digital.
A ideia básica desse projeto é utilizar um display de alta definição para apresentar de modo sequencial fotografias que tenham sido previamente carregadas numa memória. O display pode apresentar essas fotografias tanto numa sequência simples como de modo aleatório, dependendo apenas de como a programação do microcontrolador seja feita.

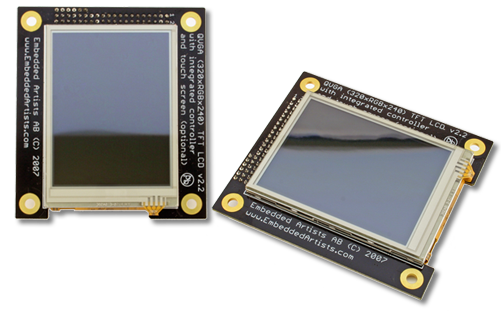

Na foto temos o aspecto do display utilizado no porta-retrato desenvolvido, utilizando um mostrador de 3 1/2 polegadas de 320 x 240 pixéis de definição.
Documentação sobre esse display pode ser acessada em www.EmbeddedArtists.com , o qual possui controlador on-board. Na documentação, temos também informações sobre outros produtos disponíveis.

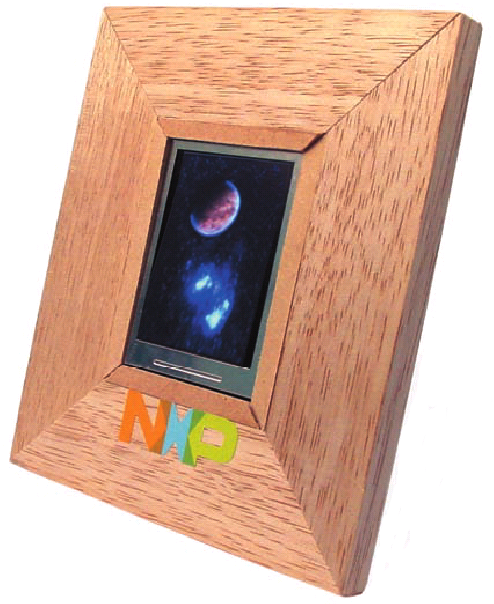

O aspecto do porta-retratos é dado na figura abaixo.
O primeiro é o microcontrolador que tem o programa de acesso e de transferência de imagens para uma memória. A quantidade de imagens ou fotos depende apenas do tamanho da memória usada, havendo portanto uma grande versatilidade para a criação de um produto de consumo.
O display, disponível numa placa com diversos recursos para a sua utilização prática têm os seguintes destaques:
• Interface touch-screen opcional (na versão 2)
• Interface paralela de 8 ou 12 bits – ocupa apenas 2 endereços, ou seja, um pino de endereço.
• Interface serial de 8 bits SPI com clock de 10 MHz
• Diagonal de 3 1/2 polegadas
• Tecnologia de display TFT
• Modo de operação do display: transmissivo
• Número de pixéis: 320 x RGB x 240 (tamanho QVGA)
• Tensão de alimentação: 3 a 3,3 V
• Backlight com LEDs e controle PWM
• Área de visão: 48,6 x 64,8 mm
• Tamanho do ponto de imagem: 0,2025 mm
• Faixa de temperaturas de operação: -20 a +70º C
• Número de cores: 262k (modo de 18 bits) ou 64 k (modo de 16 bits)

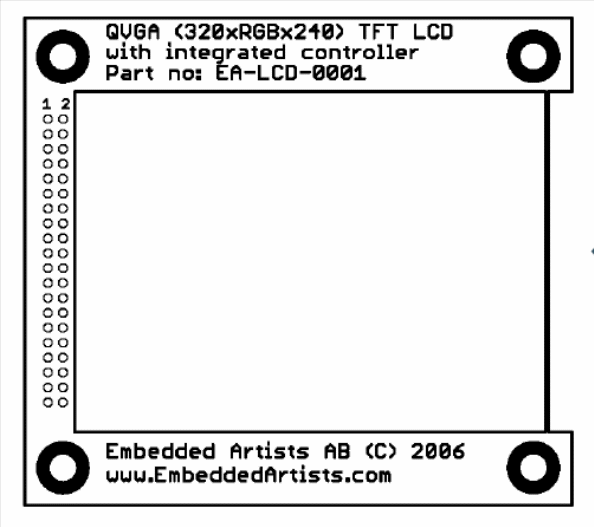

Na figura 1 temos o aspecto do display usado.
Conclusão
Utilizando a solução sugerida pela NXP é possível criar um produto diferente que envolva a apresenta de imagens num displays. Outras aplicações possíveis incluiriam displays de produtos em vitrines ou mesmo estantes de supermercados, onde o espaço disponível para um sistema de apresentação dinâmica é limitado.
