Um sistema que avise, por telefone a uma pessoa, caso dispare o sistema de alarmes, é de grande utilidade. Imagine então poder avisar a três pessoas diferentes! É o que propõe este circuito, capaz de fazer três programações, através de um teclado.
Nota: Artigo publicado na Revista Saber Eletrônica 211 de 1990.
Devido ao enorme número de arrombamentos em residências e estabelecimentos comerciais, técnicos em eletrônica na área de segurança, procuram desenvolver sistemas cada vez mais sofisticados, no sentido de anular tais ações.
O sistema mais comum e prático continua sendo o alarme localizado. Porém, nos últimos tempos, tornou-se comum ouvir disparos de alarmes, que na maioria das vezes se prolongam por horas, até mesmo dias sem que alguém vá desligá-lo, causando incômodo à vizinhança.
Baseando-se neste fato, surgiram as "discadoras" que; em sua maioria, são capazes de uma ligação telefônica. Caso a pessoa a ser avisada não estiver em casa, o problema continuaria o mesmo.
O circuito que propomos, é capaz de fazer, de forma sequencial, até três chamadas telefônicas, repetidamente. Cada chamada terá uma duração de 75 segundos, tempo mais que suficiente para que a pessoa entenda o aviso e tome as devidas providências.
Devido aos componentes aqui usados, a programação será feita através de teclado, evitando os tradicionais "jumps", chavinhas, etc. Para isso foi usado neste circuito, um Cl dedicado, o 1C 2560G1 (Itaucom) capaz de converter as entradas do teclado, em pulsos compatíveis com o padrão telefônico. O leitor que acompanha as edições desta Revista, conhecem este componente, pois o mesmo foi matéria do n° 189. Portanto, seu funcionamento não será detalhado aqui, devendo ser feita a consulta ao n° citado. Este componente é facilmente encontrado nas lojas da rua Santa Efigênia, em São Paulo.
O CI-1 é capaz de armazenar 22 dígitos. Porém, há a necessidade de acrescentar uma pausa no final de cada programa (duas no total). Estas pausas também serão contadas como dígitos a serem armazenados.
Portanto, cai para 20 a quantidade de algarismos possíveis, ficando a programação restrita assim: 1° prog. = sete algarismos, pausa; 2° prog. = sete algarismos, pausa; 3° prog. = seis algarismos. Total: 22 dígitos, embora várias combinações sejam possíveis. O fato de existir várias localidades com números telefônicos formados por seis algarismos já favorece bastante.
É importante salientar que nunca devemos ultrapassar a capacidade de armazenagem, pois isso inibiria a reciclagem dos três programas.
Características do sistema:
- Tensão: 12 Vcc
- Consumo: na condição de espera: Máximo. 500gA (da especificação) ativado: máximo 300mA (com os reles indicados)
- Armazenagem: 22 dígitos
- Repetição de discagem: indefinidamente, até que seja desativado manualmente.
O CIRCUITO
Três temporizadores, ligados em sequência, trabalhando em perfeito sincronismo, formam o circuito que irá acionar o discador no momento certo.
Os dois primeiros temporizadores CI3 e CI4 (555), estão em uma configuração que, ao serem alimentados, produzirão um pulso positivo em suas saídas, cuja duração do estado positivo será várias vezes maior que o estado negativo.
Assim, ao aplicarmos um pulso positivo no ponto D, o SCR-1 (TIC 106) conduzirá, alimentando CI-3 que é o primeiro temporizador. Sua saída subirá para o nível positivo da alimentação, permanecendo assim durante 230 segundos. Ao subir, ele polarizará a base de Q1, ligando assim a alimentação do CI-1 através do relé K1. Ao mesmo tempo, ele alimenta também CI-4, que por sua vez, polariza Q2, que fornece a tensão negativa ao emissor de Q3. Estando polarizado pela saída DP de Cl-1, ativará o relé K2 através de Q4.
Cl-5 (741) produzirá um pulso positivo, pulso único, de curtíssima duração (cerca de milissegundos) com um retardo de 8 segundos. Este pulso será aplicado na base de 05, colocando assim em curto, momentaneamente, as saídas C3 e R4 de CI-1, responsáveis pela reciclagem. Note que, em paralelo com a linha telefônica, há um resistor de baixo valor (820 ohms) colocado através do relé K2 (equivalendo a um telefone fora do gancho) ao abrir e fechar os contatos. Conforme o trem de pulsos (vindo da saída DP de CI-1) será feita a chamada do número que está na memória.
Esta parte do circuito formada por CI-4 e 5, manter-se-á ativada, durante 75 segundos, quando então, torna a descer no nível negativo da alimentação por apenas 2 segundos. Novamente subirá, repetindo assim o ciclo, até que, no terceiro ciclo, todo o sistema será desligado, pois passaram-se 229 segundos e o primeiro temporizador (CI-3) voltará a nível negativo, mesmo que por 2 segundos, pois é o suficiente para que tudo volte ao início.
Note que, conforme mostra a figura 2, existe um certo sincronismo. Isto é necessário para o perfeito funcionamento do sistema.
Quando CI-4 desce a nível negativo, o relé K2 desliga e volta a ligar, restabelecimento nova "linha".
Devido à necessidade de uma margem muito pequena de erro na temporização, os capacitores eletrolíticos C3 e C6 deverão ser de tântalo. Baixando seus valores, também podem ser experimentados capacitores comuns, de boa qualidade.
Propositalmente, não foi dotado de uma chave geral para o desligamento do circuito, evitando assim, a necessidade de termos que reprogramar toda vez que desligar o circuito.
O circuito é dotado de quatro chaves S1, S2, S3, S4. Suas funções:
- S1 - programar: ao ligá-la, somente C1-1 e K1 serão ativados;
- S2 - testar; ao pressioná-la, todo o sistema será ativado;
- S3 - desativar: desativa o sistema quando pressionada;
- S4 - autoriza/inibe: ligada, aceita o disparo vindo do alarme. Desligada ignora. Use-a como chave geral.
O Cl-1(IC2560GL) trabalha com uma tensão máxima de 5,5V. Por isso foi usado para a sua alimentação, o regulador de voltagem MC7805. Note que existe um resistor de alto valor (1,5M (1) ligado entre os terminais de Kl. Este resistor (R16) é responsável pela manutenção da memória, nas especificações do componente.
Os resistores podem ser de 1/4 W. Apenas R15 por precaução será de 1/2 W. Os capacitores eletrolíticos deverão ser para 16 V. Os relés poderão ser MC2RC2 Metalte: 12 V, montados em soquetes.
O teclado (T1) foi usado o TP 76, mas existe versão mais compacta: o TP 74. No diagrama da figura 1, os números na lateral direita e na parte inferior de T1, referem-se aos números nos próprios teclados (TP76 e TP74), de 0 a 9.

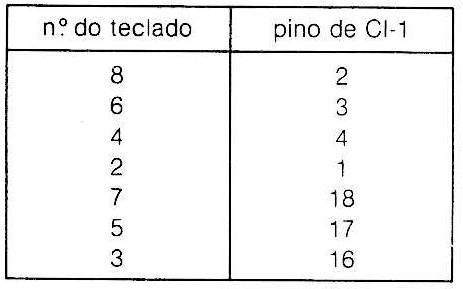

Na tabela ao lado damos o número do teclado e o pino de C1-1 a que será ligado.
Os números 1,0,9 não serão usados
TESTE E INSTALAÇÃO
Antes de colocar os circuitos integrados, ligue a alimentação (12Vcc) nos pontos + e -. Certifique a presença dos 5 V no pino 3 do regulador (CI-2). Confirmado, desligue a alimentação. Coloque os circuitos integrados e religue a alimentação.
Ligue S1. O led piloto (LP1) deverá acender. Digite um número qualquer. Á medida que for digitando, o led apagará até terminar o trem de pulso.
Desligue S1, que deverá ser ligada somente para programar. Quando se liga S1, somente o RELÉ K1 e 01-1 entrarão em funcionamento e o restante do circuito permanecerá desligado. Pressione S2. Todo o sistema entra em operação. K1 e K2, ligarão simultaneamente.
Passados oito segundos K2 desligará e ligará continuadamente, quantas vezes for o número colocado na memória. Para desligar, pressione S3.Ligue os pontos L1 e L2 à linha telefônica, e os pontos "áudio" à sirene do alarme. Finalmente, ligue "D" a um ponto do alarme que, quando disparado, envie um pulso positivo. Quando for testar o sistema através de S2, não se esqueça de desligar S4.
Exemplo de uma programação de três, números de seis dígitos cada:
A alimentação do sistema deverá fornecer energia constante (comum na maioria dos alarmes), pois a falta de energia no sistema acarretará apagamento da memória.
Se preferir, poderá fazer um oscilador em áudio independente do alarme.
Neste caso ao invés de ligar na sirene, ligaria no oscilador, gravadores com mensagens gravadas. Como se vê, são muitas as opções.
