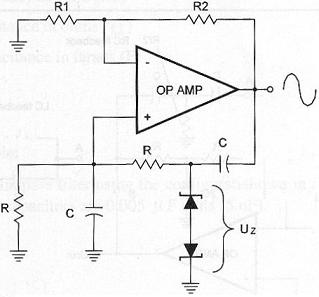

Na figura abaixo mostramos o diagrama de um oscilador com ponte de Wien utilizando um amplificador operacional. Neste circuito são utilizados diodos zener para estabilização da forma de onda senoidal usada.
Fórmula 1
Oscilador com Ponte de Wien:
Onde : f é a frequência em hertz (Hz)
R é a resistência em ohms (?)
C é a capacitância em farads (F)
? é a constante 3,1416
