Um multivibrador astável é formado por dois transistores bipolares ligados conforme mostra a figura 1. Este circuito gera um sinal retangular cuja frequência e ciclo ativo depende do tempo de condução de cada transistor.

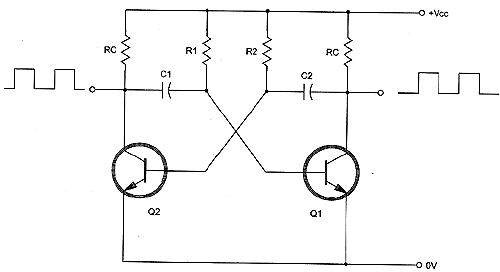

Figura 1 – Multivibrador Astável com dois transistores.
Formula 1
Tempo de condução:
Onde: tp é o tempo de condução de um transistor em segundos (s)
R é a resistência em ohms (?)
C é a capacitância em Farads (F)
Obs: Para Q1 o tempo de condução tp1 é dado por R1 e C1 e para Q2 o tempo de condução é dado por R2 e C2.
Formula 2
Frequência:
Onde: f é a frequência em hertz (Hz)
R1, R2 são as resistências em ohms (?)
C1, C2 são as capacitâncias em Farads (F)
Formulas derivadas:
Formula 3
Oscilador quadrado (50% de ciclo ativo) - R1=R2=R e C1=C2=C
Onde: f é a frequência em hertz (Hz)
R é a resistência em ohms (?)
C é a capacitância em Farads (F)
Formula 4
Frequência como função de C quando R1=R2=R e C1=C2=C.
Onde: f é a frequência em hertz (Hz)
tp é o tempo de condução em segundos (s)
Exemplo de aplicação:
Determine a frequência do multivibrador astável mostrado na figura 2.

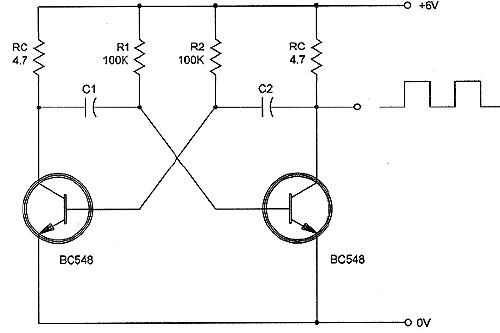

Figura 2 – Multivibrador astável com dois transistores – exemplo de cálculo.
Dados: R1=R2=100 k = 10 x 103
C1=C2=10 nF = 0.01 x 10-6
Usando a formula :
