O circuito apresentado pode servir para controlar o brilho de lâmpadas incandescentes comuns em quartos, cabeceiras, abajures, salas e em muitos outros locais onde se deseja um ajuste linear de iluminação ou uma transição suave do claro para o escuro e vice-versa. O circuito pode controlar até 8 A e é muito simples de montar.

Dimmers são controles lineares de lâmpadas ou cargas resistivas e possuem uma infinidade de utilidades no lar. Em especial focalizamos o controle de brilho de uma lâmpada comum por meio de um potenciômetro que diretamente não poderia ser usado com cargas de correntes tão elevadas.

O circuito apresentado admite até 800 W de lâmpadas na rede de 110 V e o dobro na rede de 220 V e pode ser usado com qualquer tipo de lâmpada de filamento a partir de 5 W de potência.

Na cabeceira de sua cama ele permite dosar o grau ideal de iluminação para cada ocasião. No quarto das crianças ele possibilita um ajuste de luminosidade sem deixar totalmente no escuro ou totalmente no claro.

O circuito, por ser compacto pode ser adaptado até mesmo dentro da caixa do interruptor normal da parede de qualquer cômodo de sua casa.

CARACTERÍSTICAS

Tensão de alimentação: 110 ou 220 V c.a.

Carga máxima: 8 A (800 W em 110 V e 1600 W em 220 V c.a.)

Faixa de controle: 5 a 95%

Tipo de carga: resistiva

COMO FUNCIONA

Os Triacs são controles de onda completa. Eles funcionam como interruptores disparados por um sinal aplicado a sua comporta.

Levando em conta que a tensão da rede de corrente alternada é senoidal, podemos controlar a potência aplicada a uma carga simplesmente fixando os pontos de disparo nos semiciclos.

Assim, se dispararmos logo no início do semiciclo, teremos a condução quase que total e a potência será máxima. Se dispararmos no final do semiciclo teremos apenas um pequeno ângulo de condução e a potência será mínima.

É fácil perceber que podemos controlar a potência na carga simplesmente variando o ângulo de condução de um Triac e é justamente isso que faz nosso circuito.

A verificação do ângulo de condução é obtida por uma rede de retardo RC onde R é R1 mais o potenciômetro P1 e C é C1.

Com P1 na posição de mínima e resistência, C1 carrega-se rapidamente atingindo a tensão de disparo do Triac no início do semiciclo. A lâmpada neon acende, descarregando então C1 e proporcionando o disparo do Triac. Temos a máxima potência.

Com P1 na posição de máxima resistência a carga de C1 é mais lenta e o disparo do Triac só ocorre ao final do semiciclo.

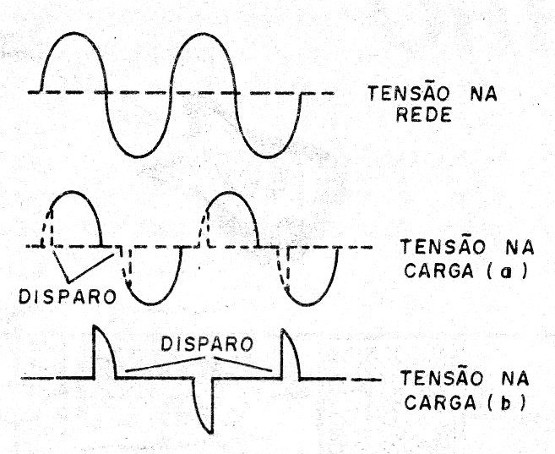

Nestas condições temos a mínima potência, figura 1.

Figura 1 – Os ângulos de disparo

Este circuito, pela comutação rápida pode gerar algum ruído que interfere em aparelhos de rádio e TV. Podemos reduzir isso com o uso dos componentes tracejados.

C1 deve ser de poliéster para 400 V de trabalho pelo menos.

MONTAGEM

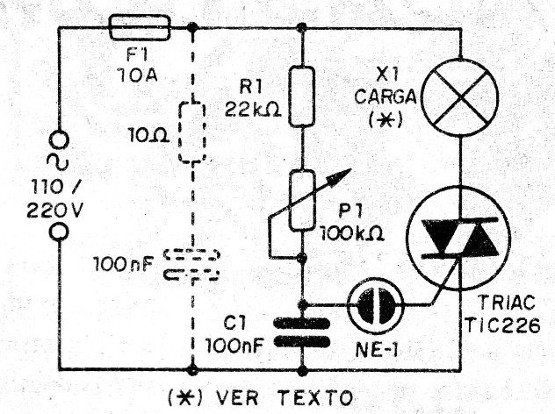

Na figura 2 temos o diagrama completo do dimmer.

Figura 2- Diagrama completo do dimmer

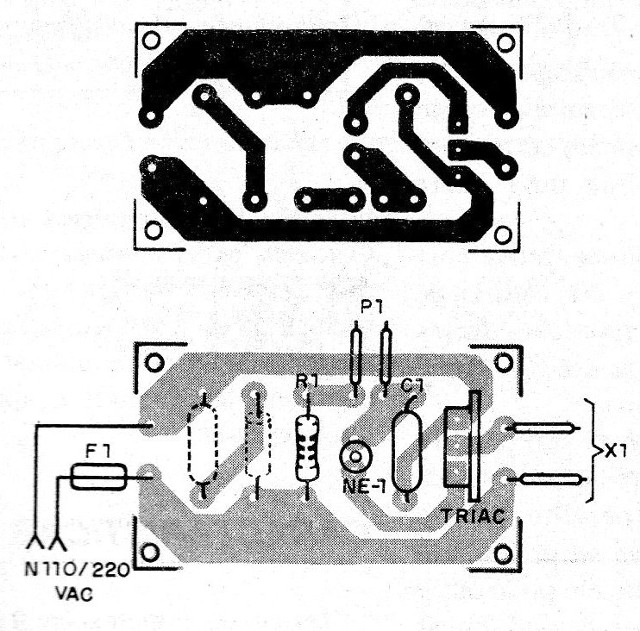

Na figura 3 temos a disposição dos componentes numa pequena placa de circuito impresso.

Figura 3 – Placa para a montagem

Observe que o Triac precisa de radiador de calor, principalmente se operar com correntes acima de 1 A. Devemos usar Triacs sufixo B se a rede for de 110 V e sufixo D se a rede for de 220 V.

C1 deve ser de poliéster para 200 V ou mais de tensão de trabalho e R1 é de 1/2 W.

A lâmpada neon é comum de dois terminais (sem resistência interna).

PROVA E USO

Para provar o aparelho podemos usar como carga qualquer lâmpada comum a partir de 5 W.

Variamos P1 de modo que o brilho da lâmpada vá de zero ao máximo.

Caso não se consiga chegar ao zero, aumente o valor de C1 e caso não se conseguir chegar ao máximo, reduza este valor.

Comprovado o funcionamento é só fazer a instalação.
