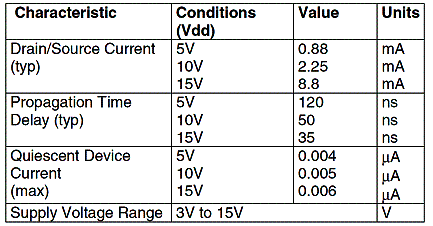

As quatro portas NAND deste circuito integrado podem ser usadas separadamente, tendo uma alimentação comum. A frequência máxima, inversa ao tempo de propagação, depende da tensão de alimentação. Abaixo, as características e a pinagem deste CI que também é encontrado em invólucro SMD.
![](/images/stories/dicas/ip0819_01.gif)
![Pinagem do 4011 Pinagem do 4011](/images/stories/dicas/ip0819_02.gif)

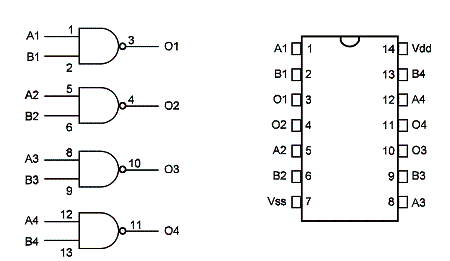

Pinagem do 4011
