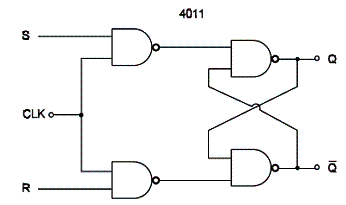

Na figura mostramos como implementar um flip-flop R-S com o circuito integrado 4011, possuindo uma entrada de clock. A pinagem do 4011 pode ser obtida nesta mesma seção do site. O circuito é do livro CMOS Sourcebook de Newton C. Braga, publicado nos Estados Unidos.
![Flip-Flop Com Clock 4011
Flip-Flop Com Clock 4011](/images/stories/dicas/ip0720_01.gif)
Flip-Flop Com Clock 4011
