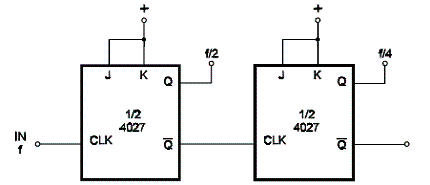

Na figura mostramos como cascatear (ligar em sequência) dois flip-flops do circuito integrado 4027 de modo a se obter a divisão de uma frequência por 2 e por 4. A alimentação deve ser feita com tensões de 5 a 15 V e a pinagem do 4027 pode ser encontrada nesta mesma seção do site ou na homepage no item localizar datasheet. Mais flip-flops podem ser cascateados para divisões por outras potências de 2.
Cascateando o 4027
