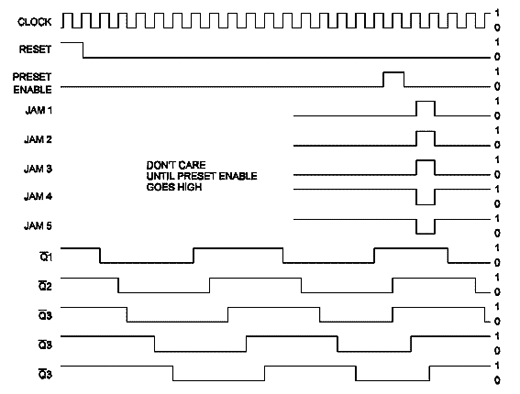

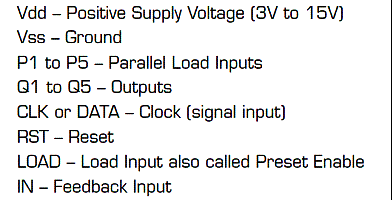

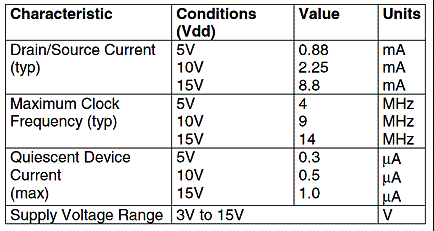

Este circuito integrado CMOS consiste num circuito divisor que pode ser programado para fazer a divisão de frequência de 2 a 10, conforme interligação dos pinos. Nas figuras abaixo temos a pinagem, função dos pinos, formas dos sinais de saída, programação e características elétricas. As informações são do livro CMOS Sourcebook de Newton C. Braga.

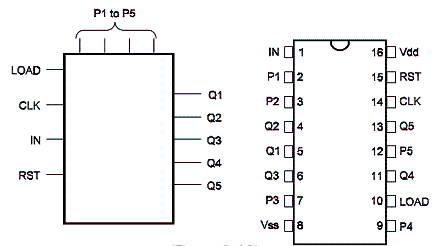

![4018 - Contador Divisor Programável
4018 - Contador Divisor Programável](/images/stories/dicas/ip0705_01.gif)
4018 - Contador Divisor Programável
![](/images/stories/dicas/ip0705_02.gif)
![](/images/stories/dicas/ip0705_03.gif)
![](/images/stories/dicas/ip0705_04.gif)
![](/images/stories/dicas/ip0705_05.gif)
