A presença de cargas elétricas em um ambiente, um sujeito ou um objeto durante um experimento paranormal pode revelar fatos importantes que são úteis para o pesquisador. Um sujeito pode alterar a carga elétrica de uma parte de seu corpo durante um experimento de PK? A carga elétrica do ambiente ao redor do sujeito é afetada quando ele atinge o quarto estado de consciência ou transe?
Nota: este artigo foi originalmente escrito para meu livro Electronic Projects from the Next Dimension (2009). Veja em PN00 nota sobre o assunto de que ele trata. Projetos semelhantes podem ser encontrados no site. Digite magnético na busca para encontrar artigos.
Essas questões podem ser respondidas se o experimentador tiver um dispositivo que possa detectar cargas elétricas, ou seja, um eletroscópio. O eletroscópio descrito aqui é extremamente sensível e, a distâncias de até um metro, pode detectar as cargas elétricas estáticas produzidas quando, por exemplo, você esfrega uma caneta contra sua roupa. O eletro-osciloscópio pode ser usado em vários experimentos paranormais, conforme sugerido a seguir.
Experimentos
Colocando o eletroscópio próximo ao objeto de um experimento de PK, é possível detectar qualquer mudança na carga elétrica ambiente. Outro experimento interessante pode ser feito conectando o eletroscópio a um objeto. O pesquisador pode detectar, por meio do eletroscópio, se as cargas elétricas desse objeto podem ser alteradas por força de vontade. O sujeito tentará alterar a indicação do eletroscópio usando seus poderes mentais. O objeto pode ser conectado à entrada do circuito e o sujeito deve alterar as propriedades do objeto ou movê-lo pela superfície de uma mesa. O pesquisador pode monitorar qualquer mudança que apareça nas cargas elétricas durante o experimento de PK.

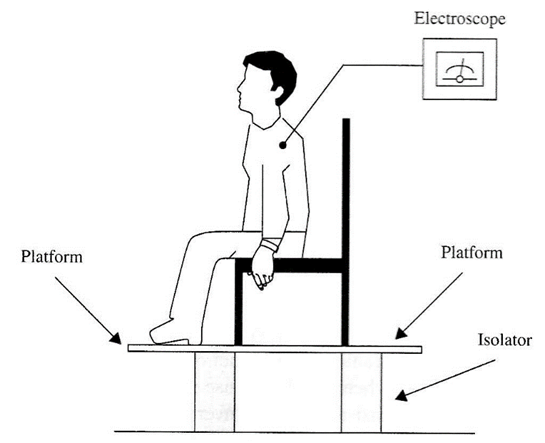

Em qualquer meditação transcendental e experimento de biofeedback, monitorar a carga elétrica no corpo do sujeito ou no ambiente é importante. O sujeito pode tentar meditar sentado em uma plataforma isolada, conforme mostrado na Fig. 159. O eletroscópio indicará qualquer mudança em sua carga elétrica durante o estado de meditação ou transe.
A influência de um pêndulo em qualquer objeto ou pessoa pode afetar não apenas estados fisiológicos, mas também quantidades físicas não vistas ou sentidas pelo pesquisador. Isso inclui os campos magnéticos e elétricos produzidos por cargas acumuladas. Mudanças na carga elétrica podem ser detectadas colocando este dispositivo próximo ao objeto ou pessoa ou conectando-o ao objeto ou sujeito. No caso de um ser humano, a pessoa pode ser colocada em uma plataforma isolada, conforme sugerido na Fig. 1.

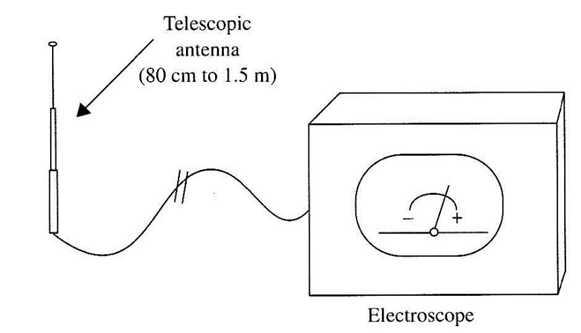

Os pesquisadores de OVNIs dizem que a presença de um disco voador ou de qualquer nave estranha pode alterar os campos magnéticos e elétricos ao seu redor, causando interferência em muitos aparelhos. A presença de um OVNI muito distante para ser detectado pelo mau funcionamento dos aparelhos ainda pode ser detectada por um eletroscópio ou detector de campo magnético. (O último é descrito na seção "OVNIs e Fantasmas".) O circuito pode ser conectado a uma pequena antena, como mostrado na Fig. 2, para detectar mudanças na carga atmosférica. Este circuito também detectará a presença de nuvens carregadas passando sobre sua casa quando uma tempestade está se formando.
Aviso: Não deixe o circuito conectado à antena durante uma tempestade, pois ela pode funcionar como um para-raios!


Em experimentos envolvendo a presença de fantasmas ou poltergeists, o eletro-osciloscópio é uma ferramenta poderosa para detectar sua presença.
Como funciona
corrente fluindo entre a (s) fonte (s) e o dreno (d) em um transistor de efeito de campo de junção (JFET) depende da tensão aplicada à porta (g). Como a porta é isolada do canal em que a corrente flui, o dispositivo tem uma impedância de entrada muito alta. Isso significa que pequenas cargas elétricas no portão produzem campos elétricos que podem controlar o fluxo da corrente.
Se um eletrodo for conectado à entrada do circuito, qualquer carga elétrica neste eletrodo pode induzir cargas na região do portão e alterar o fluxo de corrente através do transistor. No eletroscópio, o eletrodo é o sensor, e o transistor é conectado para formar um ramo de uma ponte de Wheatstone.
Qualquer alteração nas cargas detectadas por contato ou indução pode alterar o equilíbrio da ponte, conforme será indicado por um medidor de corrente. O usuário deve apenas colocar a ponte em equilíbrio e observar as indicações do medidor.
Um problema a ser evitado é que a alta tensão aplicada à porta do transistor pode queimá-lo. A faísca entre a porta e a região do canal produzida quando a alta tensão é aplicada destrói o dispositivo. Portanto, nunca toque em nenhum objeto carregado com o eletrodo!
Montagem

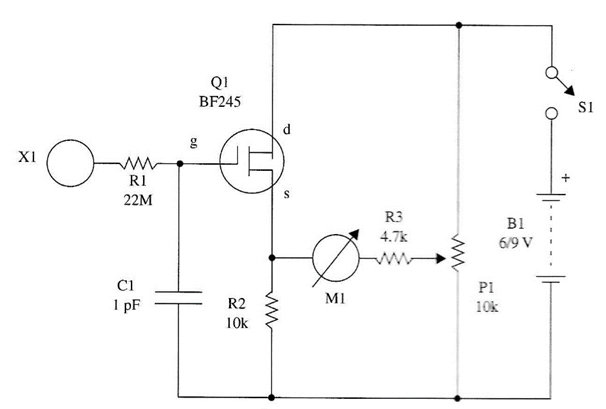

A Figura 3 mostra o diagrama de um eletroscópio paranormal simples. Qualquer transistor JFET de uso geral comum funcionará neste circuito. Recomendamos o BF245 conforme mostrado no esquema. Se você usar o MPF102, a localização do terminal é diferente e o transistor deve ser invertido (parte plana para baixo).
O medidor ideal para este projeto é uma unidade de 50 µA com zero no centro da escala. Este tipo de medidor é usado em alguns dispositivos como um indicador de estado da bateria ou nível de som.

Medidor VU. Mas se você não conseguir encontrar um, um medidor comum com valores de escala total entre 50 e 200 µA pode ser usado. Você apenas terá que ajustar o ponto de equilíbrio para uma corrente diferente de zero ao usar o circuito. O eletrodo é um laço de fio desencapado ou uma esfera de metal. O circuito pode ser alojado em uma pequena caixa (plástico ou madeira) e usado em qualquer lugar.
Testando e Usando o Circuito
Instale as células ou bateria e ligue S1. Ajuste P1 até que a agulha do medidor atinja aproximadamente o meio da escala. Em seguida, esfregue uma caneta (plástica, esférica) sobre a superfície de suas roupas e coloque-a próxima ao eletrodo sem tocá-lo. A agulha se moverá, indicando a presença de cargas elétricas. Nota: lembre-se que, em dias úmidos, é difícil ou impossível carregar objetos.
Ao usar o circuito, basta ajustar P1 para colocar a agulha no meio da escala e observar qualquer movimento que indique a presença de cargas.
Sugestões
Conecte uma antena externa ao circuito para detectar cargas no ar ou nas nuvens. O fio deve ser curto nesta aplicação. Se você não conseguir encontrar um medidor adequado para esta aplicação, use o multímetro configurado para a escala de corrente mais baixa.
O aparelho pode ser instalado dentro de uma garrafa de vidro, imitando o clássico eletroscópio de placa de ouro encontrado em laboratórios de física.
Lista de Peças: Projeto 34
Semicondutores
Q1 BF245 ou MPF102 JFET (ver texto) Resistores
R1 22 MΩ, 1/8 W, 5% - vermelho, vermelho, azul
R2 10 Ω, 1/8 W, 5% - marrom, preto, laranja
R3 4,7 kΩ, 1/8 W, 5% - amarelo, violeta, vermelho Capacitores
C1 1 µF, cerâmica
C2 0,1 µF, filme de cerâmica ou metal
Diversos
P1 potenciômetro de 10 kΩ
X1 Eletrodo (ver texto)
M1 50-050 µA Medidor de corrente de microampère (ver texto)
S1 SPST, toggle ou slide switch
B1 6 ou 9 V, quatro células AA ou uma bateria de 9 V
Tira de terminais, caixa de plástico ou madeira, botão para P1, suporte de célula ou clipe de bateria, fios, solda, etc.
