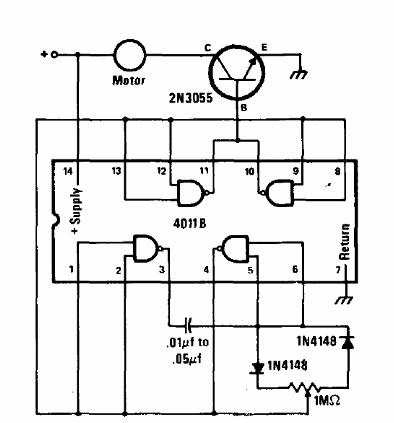

Este circuito PWM foi encontrado numa publicação americana de 1978. Ele consiste num simples controle que, na realidade pode controlar motores de 3 a 12 V com correntes até uns 3 A. O transistor deve ser dotado de um radiador de calor, se a corrente do motor for maior do que 1 A.
![controle de Motor de 3 V
controle de Motor de 3 V](/images/stories/banco/cir4984_0001.gif)
controle de Motor de 3 V
