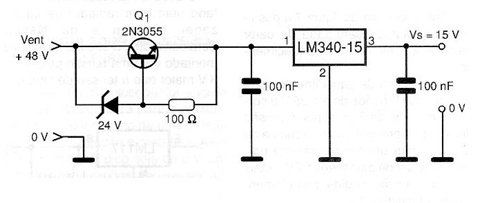

Para operar com tensões elevadas de entrada utilizando um regulador de tensão de 3 terminais como o LM340-15, podemos usar o circuito indicado na figura. Este circuito também serve para circuitos integrados que não admitem mais do que uns 25 V de entrada. Tanto o circuito integrado regulador de tensão quanto o transistor de potência 2N3055 devem ser montados em bons radiadores de calor. O diodo zener é de 1 W. Observe que neste circuito a tensão de saída é de 15 V, mas podem ser usados outros integrados com saídas diferentes de acordo com a aplicação desejada. A corrente máxima de saída deste circuito é de 1,5 ampères.
