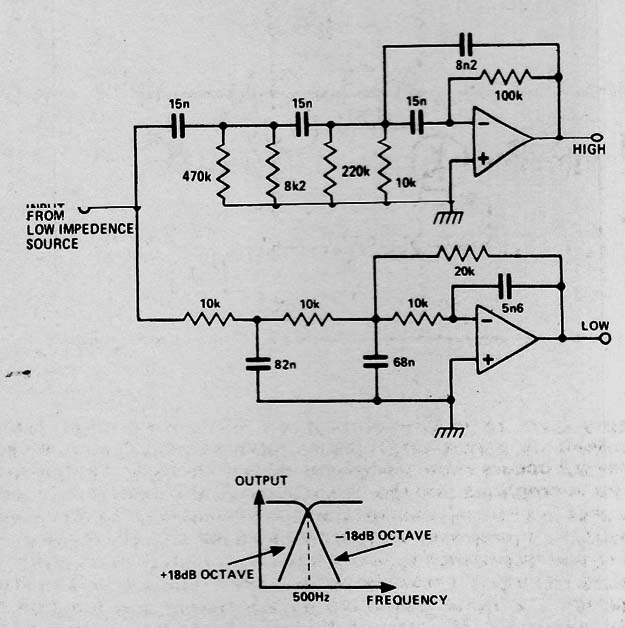

Este circuito é de uma publicação de 1978, mas pode ser implementado com o 741 ou com operacionais mais modernos. O circuito separa graves de agudos e deve ser alimentado por fonte simétrica de 6 a 12 V. A curva de separação do circuito é dada junto ao diagrama. O sinal de entrada é de uma fonte de baixa impedância e as saídas devem ser aplicadas às entradas de amplificadores de áudio.
Crossover Ativo
