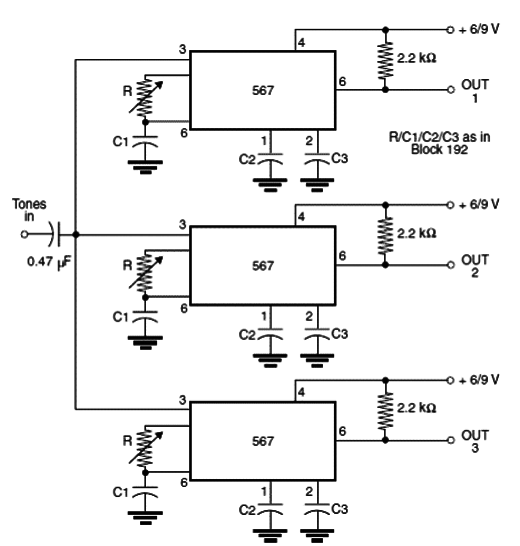

Este é o circuito que decodifica os sinais do CIR3059. O ajuste de cada frequência é feita no trimpot correspondente e os capacitores C1,são tipicamente de 47 nF e R de 100k para melhor ajuste. Mais decodificadores podem ser usados e sua saída está ativa no nível baixo. Uma etapa de potência deve ser usada para acionamento de relés. C2 e C3 são tipicamente de 10 nF e 100 nF respectivamente. O circuito é de um livro de Newton C. Braga publicado nos Estados Unidos.
Decodificador Para Controle Remoto Modulado em Tom
