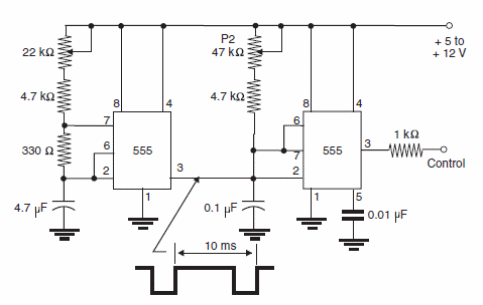

O controle de servomotor apresentado gera pulsos intervalados de 10 ms com duração de acordo com a posição desejada do servo. O ajuste deve ser feito com a ajuda de um osciloscópio. O circuito é de um livro de Newton C. Braga, publicado nos Estados Unidos.
![Controle de Servo
Controle de Servo](/images/stories/banco/cir3039_0001.gif)
Controle de Servo
