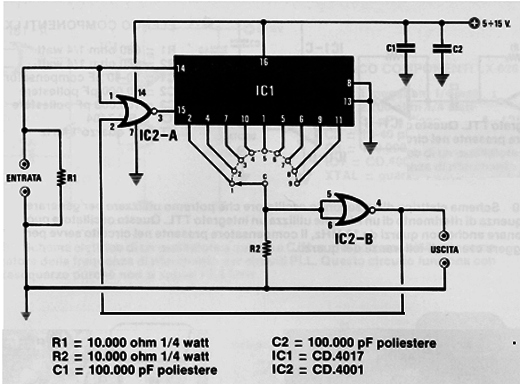

Com o circuito CMOS apresentado, sinais retangulares até alguns megahertz podem ter sua frequência dividida por valor selecionado na chave. O sinal de saída também é retangular. A alimentação pode ser feita com tensões de 5 a 15 V. O ciclo ativo do sinal de saída não é 50%. O circuito foi encontrado numa publicação de 1984.
![Divisor Programável de Frequência
Divisor Programável de Frequência](/images/stories/banco/cir3024_0001.png)
Divisor Programável de Frequência
