Este circuito produz sequência de passos controlados por P1 e aplicados a um motor de passo de 12 V com até 500 mA de corrente de fase. O circuito pode ser alterado para receber pulsos externos CMOS de controle. Este circuito é do livro Mechatronics for the Evil Genius de Newton C. Braga, publicado nos Estados Unidos.

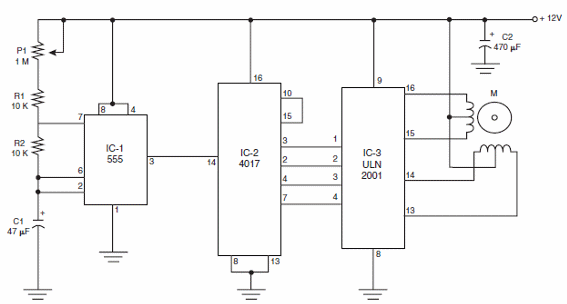

![Sequenciador de Potência Para Motor de Passo ULN2001
Sequenciador de Potência Para Motor de Passo ULN2001](/images/stories/banco/cir3016_0001.gif)
Sequenciador de Potência Para Motor de Passo ULN2001
