Este seqüenciador permite o uso de interruptores ou sensores para gerar os passos de um motor de passo bipolar. O circuito pode ser alimentado por tensões de 7 a 15 V, pois possui seu próprio redutor de 5 V para os componentes TTL. O circuito é do livro Mechatronics for the Evil Genius de Newton C. Braga. As saídas para o motor devem ser aplicadas às etapas de potência.

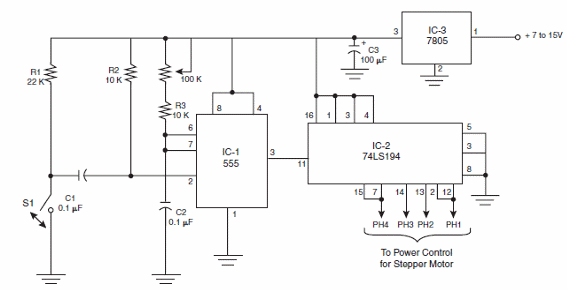

![Controle TTL de Motor de Passo
Controle TTL de Motor de Passo](/images/stories/banco/cir3013_0001.gif)
Controle TTL de Motor de Passo
