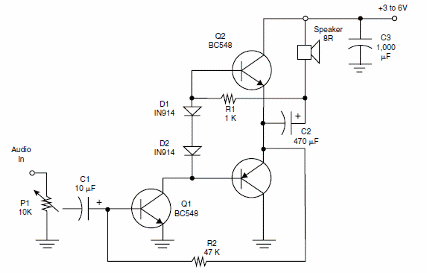

Este amplificador com o par complementa BC548 e BC558 fornece uma potência de algumas centenas de miliwatts de boa qualidade de som. O circuito pode ser alimentado com tensões de 3 a 6 V e o ganho é dado por R2. O circuito é de um livro de Newton C. Braga.
![Amplificador de Áudio Transistorizado
Amplificador de Áudio Transistorizado](/images/stories/banco/cir3011_0001.gif)
Amplificador de Áudio Transistorizado
