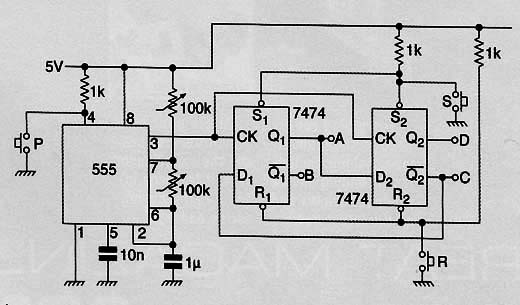

O circuito mostrado se destina ao controle de motores de passo, produzindo sequência de pulsos determinada pelo ajuste dos potenciômetros de 100 k junto ao 555. As saídas podem ser decodificadas ou amplificadas para acionamento de potência. O circuito é de uma publicação inglesa de 2003 e a alimentação deve ser feita com 5 V.
![Controle de Motor de Passo
Controle de Motor de Passo](/images/stories/banco/cir2994_0001.jpg)
Controle de Motor de Passo
