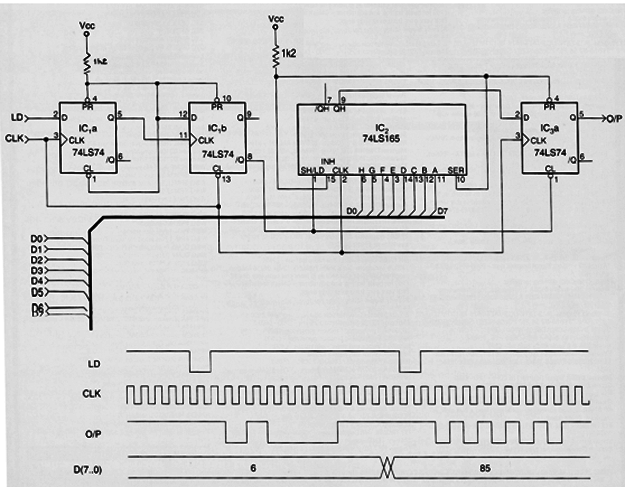

Este circuito converte sinais da porta paralela para o formato serial. O circuito é alimentado com 5 V que podem ser obtidos do próprio PC ou fonte externa, mas com terra comum. O circuito é de uma publicação inglesa de 1998. As formas de onda dos sinais obtidos são mostradas junto ao diagrama.
![Conversor Paralelo Para Serial
Conversor Paralelo Para Serial](/images/stories/banco/cir2991_0001.png)
Conversor Paralelo Para Serial
