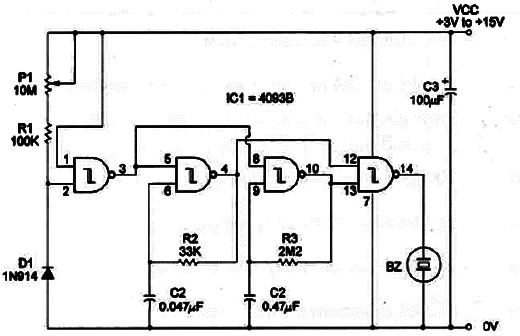

O circuito faz com que um buzzer emita um tom intermitente quando a temperatura sensoriada pelo diodo, usado como sensor, ultrapassa um certo valor ajustado em P1. R2 e R3 determinam o tom emitido e o transdutor BZ é uma cápsula piezoelétrica comum. A alimentação do circuito pode ser feita com tensões de 3 a 15 V. O circuito é do livro Fun Projects for The Experimenter de Newton C. Braga, publicado nos Estados Unidos.
![Alarme de Sobretemperatura
Alarme de Sobretemperatura](/images/stories/banco/cir2957_0001.gif)
Alarme de Sobretemperatura
