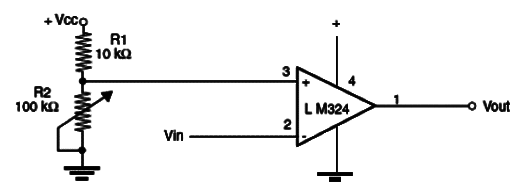

Na figura mostramos como usar um LM324 como comparador de tensão a tensão de referência é ajustada em R2 e quando a tensão Vin superar o valor ajustado, a saída do circuito passa para o nível baixo. Outros operacionais e comparadores podem ser usados na mesma configuração.
Comparador de Tensão Básico LM324 (2)
